Adresses topologiques de PL7 Micro dans l'assistant de conversion

Présentation

L'onglet Réaffectation des E/S de l'assistant de conversion présente les objets d'E/S d'une ancienne application analysée sous forme de tableau.

Cet affichage sous forme de tableau vous permet de réaffecter les objets d'E/S avant la conversion.

Pour plus d'informations sur l'assistant de conversion, reportez-vous au chapitre Assistant de conversion.

Colonne Adresse

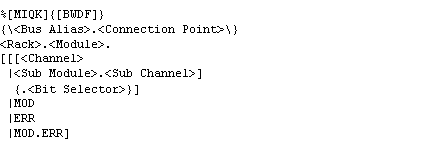

Les adresses topologiques provenant de PL7 Micro sont représentées dans la colonne Adresse de l'assistant de conversion, à l'aide de la syntaxe suivante :

La syntaxe affichée ci-dessus est une extension de la syntaxe Control Expert avec l'objectif de refléter les sous-modules potentiels de PL7.

Les différents éléments de la syntaxe sont décrits ci-dessous.

Pour une description détaillée des adresses, reportez-vous au chapitre Instances de données de l'adressage direct.

Crochets et séparateurs

Elément	Description
[...] crochets droits	Les crochets droits sont utilisés pour matérialiser un choix.
\| séparateur de choix	Un séparateur de choix indique un choix (OR).
{...} accolades	Les accolades sont utilisées pour matérialiser une option.

Lettres

Elément	Description
M	Mémoire
I	Entrée
Q	Sortie
K	Constante
B	Octet
W	Mot
D	Double précision
F	Virgule flottante

NOTE : les UC Modicon M340 ne prennent pas en charge %MD et %MF.

Elément	Valeur	Description
Alias de bus	≥ 2	numéro d'alias de bus pour Control Expert : 2 pour FIPIO > 2 pour ASI et autres
Point de connexion	1 => 62 ou tout point de connexion	point de connexion du module sur le bus
Rack	0 => 7 ou numéro de rack	numéro de rack pour la syntaxe in-rack numéro de rack pour la syntaxe FIPIO 0 pour le bus ASI
Module	1 => 14 ou tout numéro de module	numéro de module pour la syntaxe in-rack numéro de module pour la syntaxe FIPIO 0 pour le bus ASI
Voie	0 => 63 ou tout numéro de voie (MOD inclus) (PL7 : 0 à 127 ou MOD)	numéro de voie (MOD exclu)
Sous-module	dépendant du module	pour certaines UC et certains modules analogiques et de communication
Sous-voie	dépendant du module	pour certaines UC et certains modules analogiques et de communication
Sélecteur de bit	1 => 16	bit en dehors du mot
MOD	dépendant du module	informations du module
ERR	dépendant du module	bit d'erreur
MOD.ERR	dépendant du module	bit d'erreur du module

Syntaxe des objets d'E/S

Pour la syntaxe détaillées des objets d'E/S et leur correspondance dans Control Expert, consultez la section Correspondances entre PL7 et Control Expert : objets de langage.
