Taille de la programmation en langage SFC
Les schémas du langage Grafcet PL7 sont automatiquement restructurés par le convertisseur d’applications PL7 en schémas du langage SFC Control Expert.
Le langage SFC Control Expert correspondant dispose d’une seule page de programmation de 200 lignes maximum.
Dans les rares cas où la programmation Grafcet dépasse cette limite, un
message converror est affiché dans la fenêtre de visualisation.
En langage SFC Control Expert, plusieurs liens ne peuvent pas renvoyer vers le même connecteur. Le convertisseur d’applications PL7 remplace automatiquement cette configuration par une configuration Control Expert équivalente.
Cependant, en langage SFC, il n'est pas possible d'avoir un
lien du bas vers le haut. Si votre application PL7 à convertir contient ce type de lien, vous devez compléter manuellement le schéma à l’aide du
message converror qui s’affiche dans la fenêtre de visualisation.

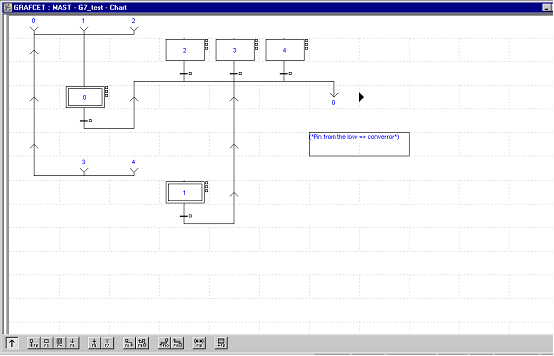

L'écran ci-après donne un exemple de lien du bas vers le haut représenté en langage Grafcet PL7 : cette partie du programme ne peut pas être convertie automatiquement.
