Adressage des voies de communication du processeur
(Traduction du document original anglais)
A propos de nous
Présentation
Les exemples ci-dessous présentent les différents types d'adressages des voies de communication d'un processeur.
Ces exemples sont basés sur un processeur de type Modicon M340.
Les modules ont une adresse topologique qui dépend de la position du module dans le rack.
Les deux premiers emplacements du rack (marqués PS et 00) sont respectivement réservés au module d'alimentation du rack (BMX CPS ••••) et au processeur (BMX P34 •••••).
Voies de communication disponibles
Les voies de communication disponibles varient en fonction du processeur :
Processeur
Liaison Modbus intégrée
Liaison CANopen maître intégrée
Liaison Ethernet intégrée
BMX P34 1000
X
-
-
BMX P34 2000
X
-
-
BMX P34 2010/20102
X
X
-
BMX P34 2020
X
-
X
BMX P34 2030/20302
-
X
X
Légende
X
Disponible
-
Non disponible.
Adressage des voies de communication du processeur

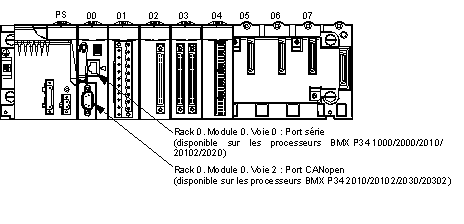

Le schéma ci-dessous illustre un exemple de configuration Modicon M340 comprenant un processeur BMX P34 2010 et les adresses des voies de communication du processeur :

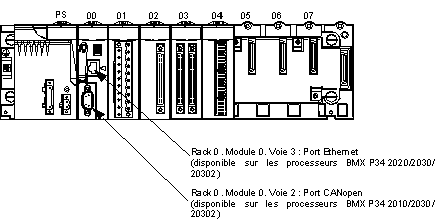

Le schéma ci-dessous illustre un exemple de configuration Modicon M340 comprenant un processeur BMX P34 2030 et les adresses des voies de communication du processeur :
