Mise au point
(Traduction du document original anglais)
A propos de nous
Présentation
L'écran de mise au point de la fonction de communication de l'application est accessible via l'onglet Mise au point. Il contient deux sections :
Accès à l'écran
Le mode de mise au point n’est accessible qu’en mode connecté.
Etape
Action
1
Accès à l'écran de configuration
2
Sélectionnez le mode Mise au point en cliquant sur l'onglet correspondant.

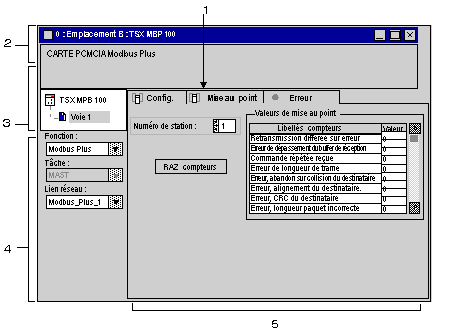

Illustration
Cette zone est utilisée pour accéder aux diagnostics d'une voie de communication.
Description
Le tableau ci-dessous présente les différents éléments de l'écran de mise au point et leurs fonctions.
Etiquette
Elément
Fonction
1
Onglets
L'onglet en avant-plan indique le mode en cours (Mise au point pour cet exemple). Vous pouvez sélectionner chaque mode en cliquant sur l'onglet correspondant. Les modes disponibles sont :
  • Mise au point (accessible uniquement en mode connecté)
  • Diagnostic (accessible uniquement en mode connecté)
  • Configuration
  • Paramètres
2
Zone Module
Cette zone affiche l'intitulé abrégé du module.
Trois indicateurs fournissent l'état du module en mode connecté :
  • RUN indique l'état de fonctionnement du module.
  • ERR signale un défaut interne au module.
  • I/O signale un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Cette zone permet de sélectionner la voie à mettre au point :
  • Voie : numéro de la voie du module. Sur la gauche du symbole figure une copie du voyant de voie CHx.
4
Zone Paramètres généraux
Cette zone affiche les paramètres de la voie de communication.
  • Fonction : affiche la fonction de communication configurée. Ces informations ne peuvent pas être modifiées.
  • Tâche : affiche la tâche (MAST configurée). Ces informations ne peuvent pas être modifiées.
5
Zone Paramètres du mode
Cette zone contient les paramètres du mode sélectionné par l'onglet.
NOTE : Tous les voyants et commandes non disponibles apparaissent en gris.
