Les exemples ci-dessous présentent les différents types d'adressage des voies de communication d'un processeur.

Les exemples sont basés sur un processeur de type Premium.

Les modules ont une adresse topologique qui est une fonction de la position du module dans le rack.

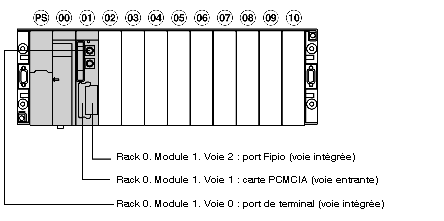

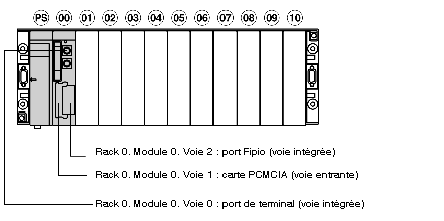

Selon la configuration souhaitée, une alimentation simple ou double peut être présente, occupant respectivement l'emplacement 1 ou 2 dans le rack. Il en résulte que le premier emplacement utilisé par le processeur est l'emplacement 0 ou 1.
