L'adressage X-Way permet d'identifier une entité de communication sur un réseau ou un bus ou sur un bus de station sur un réseau. Chaque station est identifiée par une adresse unique, qui est constituée d'un numéro de réseau et d'un numéro de station. Les adresses diffèrent ensuite en fonction du bus :
-
Bus Uni-Telway ou Modbus
-
Bus Fipio
Au sein d'une station, chaque entité de communication est caractérisée par une adresse topologique (chemin d'accès) et un
type.
NOTE : Une adresse est exprimée sous la forme d'une chaîne de caractères. Toutefois, elle ne peut être utilisée qu'avec la fonction ADDM(), ce qui explique pourquoi la notation suivante est employée pour décrire une adresse : ADDR ('chaîne_adresse').
Adressage d'une station sur un réseau
L'adresse d'une station sur un réseau a le format suivant : ADDR('{n.s}SYS')
où :
n : numéro du réseau (n pour network)
s : numéro de la station (s pour station)
Adressage d'un équipement sur un bus Uni-Telway ou Modbus
L'adresse d'un équipement sur un bus Uni-Telway ou Modbus dépend de la station qui gère le bus :
où :
n : numéro du réseau (n pour network)
s : numéro de la station (spour station)
r : numéro du rack (r pour rack)
m : numéro du module (m pour module)
c : numéro de la voie (c pour channel)
e : numéro de l'équipement ou de l’esclave (e pour équipement)
Adressage d'un équipement sur un bus Fipio
L'adresse d'un équipement sur un bus Fipio dépend de la station qui gère le bus :
où :
n : numéro du réseau (n pour network)
s : numéro de la station (spour station)
b : numéro du bus (b pour bus) ; pour Fipio, le numéro du bus est toujours 2.
e : numéro de l'équipement (e pour équipement)

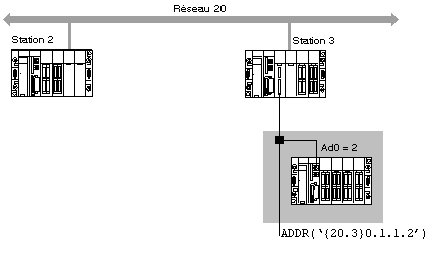

La figure ci-dessous décrit l'adresse de la station située dans le rectangle gris. L'exemple ici montre l'esclave 2 sur la voie 1 du module dans le rack 0 (rack de base), emplacement 1, sur le réseau 20, station 3 :
