Exemples d'adressage intrastation : adressage Uni-Telway

Aperçu

Avec ce type d'adressage, une station maître peut accéder à différents esclaves connectés à un bus.

Dans les exemples suivants, les esclaves sont connectés à la station maître (avec un processeur Premium) via un bus Uni-Telway.

Règles d'adressage

Dans cette configuration, les valeurs d'adressage sont les suivantes :

Pour l'adresse du rack :
- 0 à 7
Pour l'adresse du module :
- 0 à 14
Pour l'adresse de la voie :
- 0 si connectée via la prise terminal
- 0 si connectée via la liaison intégrée d'un module TSX SCY 21601
- 1 si connectée via une carte PCMCIA
Pour l'esclave :
- 1 à 98 si l'esclave est connecté à une carte PCMCIA ou à la liaison intégrée d'un module TSX SCY 21601. Dans ce cas, la station maître peut scruter jusqu'à 98 esclaves.
- 1 à 8 si l'esclave est connecté à la prise terminal. Dans ce cas, la station maître peut scruter jusqu'à 8 esclaves.

ATTENTION

COMPORTEMENT IMPREVU DE L'APPLICATION

N'utilisez pas des paramètres d'adresse erronés. Par exemple :

Ne définissez pas un paramètre d'adresse ne correspondant pas à l'équipement cible.
Avec un module TSX SCY 21601, ne définissez pas de valeurs supérieures à 98 dans la fonction ADDR (champ "e" de l'adresse de l'équipement). Avec un port série intégré à l'UC, définissez des valeurs inférieures ou égales à 8.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Connexion via la prise terminal

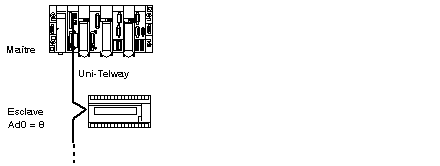

Un équipement dont l'adresse est Ad0=8 est connecté au prise terminal d'une station Premium.

Paramètres d'adresse de l'esclave 8 : ADDR('0.0.0.8')

Connexion via un module TSX SCY 21601

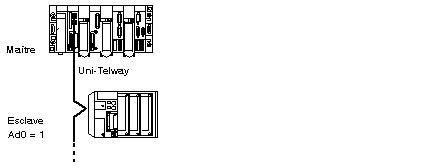

Un équipement dont l'adresse est Ad0=1 est connecté à la liaison intégrée d'un module TSX SCY 21601 en position 2 dans le rack de base.

Paramètres d'adresse de l'esclave 1 : ADDR('0.2.0.1')
