(Traduction du document original anglais)
|
|
|
(Traduction du document original anglais)
|
|

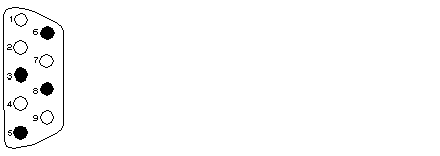

Repère
|
Description
|
|---|---|
|
1
|
Blindage
|
|
2
|
M24 : masse de la tension de sortie 24 V
|
|
3
|
RxD/TxD-P : transmission de données plus (RD+ / TD+)
|
|
4
|
CNTR-P : signal de contrôle répétiteur plus (contrôle de direction) : non utilisé
|
|
5
|
DGND : masse de la transmission de données
|
|
6
|
VP : tension de polarisation de la terminaison de ligne
|
|
7
|
P24 : tension de sortie 24 V
|
|
8
|
RxD/TxD-N : transmission de données moins (RD- / TD-)
|
|
9
|
CNTR-N : signal de contrôle répétiteur moins (contrôle de direction) : non utilisé
|
