Temps de réponse de l'application
(Traduction du document original anglais)
A propos de nous
Présentation
Le temps de réponse de l'application est un temps de réponse logique ne prenant pas en compte les temps de filtrage et de réponse des interfaces capteurs et actionneurs.
Illustration

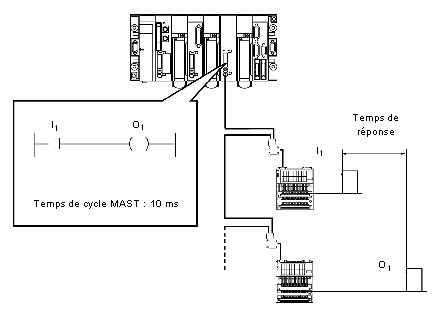

L’exemple suivant illustre le temps écoulé entre l'acquisition d'une entrée et le positionnement d'une sortie à un taux de transmission de 12 Mbit/s.
Exemple de calcul
Le tableau suivant regroupe les différents éléments pour le calcul du temps de réponse de l’application.
%IW / QW maxi. mis à jour
32
128
242
Nombre d'E/S maximum du processus
1024
4096
7744
Nombre de modules E/S maximum
64
124
124
Min.
Max. =
2 x min.
Min.
Max. =
2 x min.
Min.
Max. =
2 x min.
Temps de scrutation (ms) (acquisition image E1)
2,44
4,8
5
10
11
22
Temps de cycle MAST (ms) (E1 = S1)
10,00
20,00
10,00
20,00
10,00
20,00
Temps de scrutation IBS (ms) (mise à jour image S1)
2,44
4,8
5
10
11
22
Temps de réponse application (ms)
14,88
29,6
20
40
32
32
