Description fonctionnelle
Le bloc fonction UA_WriteList permet d'écrire les valeurs de plusieurs nœuds à l'aide d'une liste de descripteurs de nœuds.

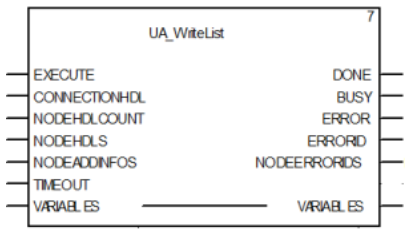

Représentation en FBD
Description des paramètres
Nom |
Type |
Commentaire |
|---|---|---|
EXECUTE |
BOOL |
Le FB effectue sa tâche lors d'un front montant sur cette entrée. |
CONNECTIONHDL |
DWORD |
Descripteur de connexion |
NODEHDLCOUNT |
UINT |
Nombre d'éléments valides dans le tableau à écrire |
NODEHDLS |
ANY_ARRAY_DWORD |
Tableau de descripteurs de noeud |
NODEADDINFOS |
AUANodeAdditionalInfo |
Tableau de types UANodeAdditionalInfo |
TIMEOUT |
TIME |
Temps de réponse |
Nom |
Type |
Commentaire |
|---|---|---|
DONE |
BOOL |
Le FB a terminé sa tâche avec succès |
BUSY |
BOOL |
Le FB n'a pas terminé et de nouvelles valeurs de sortie sont attendues. |
ERROR |
BOOL |
Signale qu'une erreur s'est produite dans le FB. Défini sur true si ErrorID ou l'un des NodeErrorIDs indique une erreur. |
ERRORID |
DWORD |
|
NODEERRORIDS |
ANY_ARRAY_DWORD |
Tableau de types DWORD. Contient un code d'erreur pour chaque élément valide du tableau Variables. |
Nom |
Type |
Commentaire |
|---|---|---|
VARIABLES |
Tableau des valeurs des variables |
Erreur d'exécution
Reportez-vous à l'annexe pour consulter la liste des codes d'erreur détectée OPC UA.
