Description

Description fonctionnelle

Le bloc fonction UA_NodeGetHandleList permet d'obtenir des descripteurs de noeud pour plusieurs noeuds.

En transmettant à l'entrée NODEIDS un tableau [ 0 .. 31 ] d'éléments de structure NodeIds, ce bloc renvoie un tableau [ 0 .. 31 ] de NodeHdls.

Il traduit les NodeIDs en NodeHdls afin d'optimiser la charge utile des requêtes OPC UA du client vers le serveur.

Les demandes de NodeIDs du client sont enregistrées par le serveur qui revient aux NodeHdls correspondants pour les futures demandes.

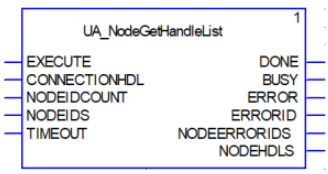

Représentation en FBD

Description des paramètres

Paramètres d’entrée :

Nom	Type	Commentaire
EXECUTE	BOOL	Le FB effectue sa tâche lors d'un front montant sur cette entrée.
CONNECTIONHDL	DWORD	Descripteur de connexion.
NODEIDCOUNT	UINT	Nombre d'éléments dans un tableau de NodeIDs.
NODEIDS	AUANodeID	Tableau de UANodeID
TIMEOUT	TIME	Temps de réponse.

Paramètres de sortie :

Nom	Type	Commentaire
DONE	BOOL	Le FB a terminé sa tâche avec succès.
BUSY	BOOL	Le FB n'a pas terminé et de nouvelles valeurs de sortie sont attendues.
ERROR	BOOL	Signale qu'une erreur s'est produite dans le FB. Défini sur true si ERRORID ou l'un au moins des NodeErrorIDs indique une erreur.
ERRORID	DWORD	Code d'erreur.
NODEERRORIDS	ANY_ARRAY_DWORD	Tableau de NodeErrorIDs. (DWORD)
NODEHDLS	ANY_ARRAY_DWORD	Tableau de descripteurs de noeud. (DWORD)

NOTE : UA_NodeGetHandleList utilise le service des noeuds de registres internes géré côté serveur pour une session : "Enregistre un ou plusieurs noeuds en vue d'une utilisation répétée au cours d'une session."

Comme les noeuds sont identiques, il n'y a aucune vérification que ces noeuds ont déjà été enregistrés. Les descripteurs sont donc incrémentés. Il incombe au client de veiller à éviter de créer un nouvel enregistrement sur les noeuds déjà enregistrés. Les applications d'automate qui utilisent des EFB client OPCUA peuvent utiliser l'EFB ReleaseHandle afin de libérer l'enregistrement des noeuds dans le serveur.

Pour limiter la taille de la variable d'application qui est remplie pour la broche NODEIDS, le nombre maximal de descripteurs de noeud est de 32.

Si vous avez besoin de plus de 32 descripteurs de noeud pour une utilisation ultérieure de UA_ReadList, UA_WriteList, UA_MonitoredAddItem (jusqu'à 251 variables), vous devez itérer l'appel de UA_NodeGetHandleList avec les ID de noeud requis et concaténer le tableau de descripteurs de la sortie pour remplir le tableau de descripteurs des autres blocs.

Erreur d'exécution

Reportez-vous à l'annexe pour consulter la liste des codes d'erreur détectée OPC UA.
