Description

Description de la fonction

Ce bloc fonction permet de saisir l'adresse TCP/ IP des blocs fonction READ_REG, CREAD_REG, WRITE_REG et CWRITE_REG. Cette adresse est transférée sous la forme d'une structure de données.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

NOTE : pour programmer le bloc fonction TCP_IP_ADDR, vous devez bien connaître votre réseau. Une description complète du routage TCP/IP est fournie dans le document Quantum sous EcoStruxure™ Control Expert - TCP/IP Configuration, Manuel utilisateur.

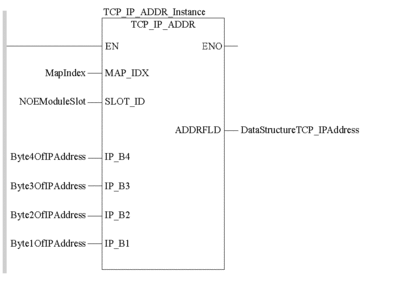

Représentation en FBD

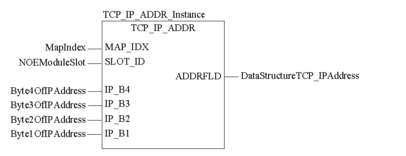

Représentation en LD

Représentation en IL

Représentation :

CAL TCP_IP_ADDR_Instance (MAP_IDX:=MapIndex,
    SLOT_ID:=NOEModuleSlot, IP_B4:=Byte4OfIPAddress,
    IP_B3:=Byte3OfIPAddress, IP_B2:=Byte2OfIPAddress,
    IP_B1:=Byte1OfIPAddress,
    ADDRFLD=>DataStructureTCP_IPAddress)

Représentation en ST

Représentation :

TCP_IP_ADDR_Instance (MAP_IDX:=MapIndex,
    SLOT_ID:=NOEModuleSlot, IP_B4:=Byte4OfIPAddress,
    IP_B3:=Byte3OfIPAddress, IP_B2:=Byte2OfIPAddress,
    IP_B1:=Byte1OfIPAddress,
    ADDRFLD=>DataStructureTCP_IPAddress) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Description
`MAP_IDX`	`BYTE`	Index de mappage Index de mappage MBP sur Ethernet Transporter (MET).
`Slot_ID`	`BYTE`	ID de l'emplacement Emplacement du module NOE
`IP_B4`	`BYTE`	Octet 4 (octet de poids fort) de l'adresse IP cible 32 bits
`IP_B3`	`BYTE`	Octet 3 de l'adresse IP cible 32 bits
`IP_B`2	`BYTE`	Octet 2 de l'adresse IP cible 32 bits
`IP_B1`	`BYTE`	Octet 1 (octet de poids faible) de l'adresse IP cible 32 bits

NOTE : pour le paramètre Slot_ID : en cas d'utilisation d'un module à UC Ethernet intégrée comme le module 140 CPU 651 •0, l'ID d'emplacement doit être 254 (FE hex), quel que soit l'emplacement de l'UC.

Description des paramètres de sortie :

Paramètres	Type de données	Description
`ADDRFLD`	`WordArr5`	Structure de données utilisée pour transférer l'adresse TCP/IP
