Description

Description de la fonction

Ce bloc fonction permet d'indiquer l'adresse IP SY/MAX pour les blocs fonction REAG_REG, CREAD_REG, WRITE_REG et CWRITE_REG. Cette adresse est transférée sous la forme d'une structure de données.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

NOTE : Lorsque vous programmez le bloc fonction SYMAX_IP_ADDR, il vous faut connaître le réseau que vous utilisez.

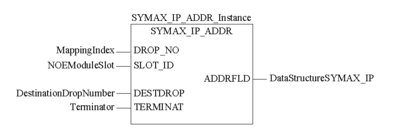

Représentation en FBD

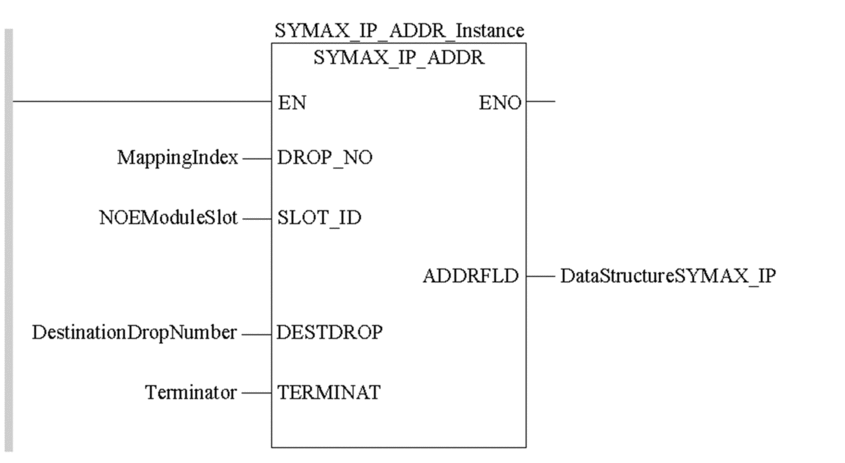

Représentation en LD

Représentation en IL

Représentation :

CAL SYMAX_IP_ADDR_Instance (DROP_NO:=MappingIndex,
    SLOT_ID:=NOEModuleSlot, DESTDROP:=DestinationDropNumber,
    TERMINAT:=Terminator, ADDRFLD=>DataStructureSYMAX_IP)

Représentation en ST

Représentation :

SYMAX_IP_ADDR_Instance (DROP_NO:=MappingIndex,
    SLOT_ID:=NOEModuleSlot, DESTDROP:=DestinationDropNumber,
    TERMINAT:=Terminator, ADDRFLD=>DataStructureSYMAX_IP) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Description
`DROP_NR`	`BYTE`	Index de mappage MBP sur Ethernet Transporter (MET).
`Slot_ID`	`BYTE`	Emplacement du module NOE
`DESTDROP`	`WORD`	Numéro de station cible (ou FF hex)
`TERMINAT`	`WORD`	Terminaison (FF hex)

Description des paramètres de sortie :

Paramètres	Type de données	Description
`ADDRFLD`	`WordArr5`	Structure de données pour la transmission de l'adresse IP SY/MAX
