Description

Description de la fonction

Ce bloc fonction permet de saisir l'adresse Modbus Plus des blocs fonction READ_REG, CREAD_REG, WRITE_REG et CWRITE_REG. Cette adresse est transférée sous la forme d'une structure de données.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

NOTE : pour programmer le bloc fonction ModbusP_ADDR, vous devez bien connaître votre réseau. Les structures de routage Modbus Plus sont décrites en détail dans le manuel des architectures de communication et le document Réseau Modbus Plus Modicon, Guide de planification et d'installation.

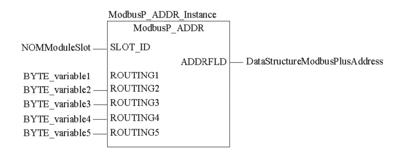

Représentation en FBD

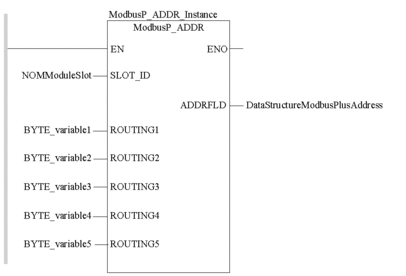

Représentation en LD

Représentation en IL

Représentation :

CAL ModbusP_ADDR_Instance (SLOT_ID:=NOMModuleSlot,    ROUTING1:=BYTE_variable1, ROUTING2:=BYTE_variable2,    ROUTING3:=BYTE_variable3, ROUTING4:=BYTE_variable4,    ROUTING5:=BYTE_variable5,    ADDRFLD=>DataStructureModbusPlusAddress)

Représentation en ST

Représentation :

ModbusP_ADDR_Instance (SLOT_ID:=NOMModuleSlot,    ROUTING1:=BYTE_variable1, ROUTING2:=BYTE_variable2,    ROUTING3:=BYTE_variable3, ROUTING4:=BYTE_variable4,    ROUTING5:=BYTE_variable5,    ADDRFLD=>DataStructureModbusPlusAddress) ;

Description des paramètres

Description des paramètres d'entrée:

Paramètre	Type de données	Description
`Slot_ID`	`BYTE`	ID de l'emplacement Emplacement du module NOM
`ROUTING1`	`BYTE`	Le `routage` 1 sert à déterminer l'adresse du nœud cible (l'une des cinq adresses de chemin de routage) lors du transfert par le réseau. Le dernier octet différent de zéro du chemin de routage est le nœud cible.
`ROUTING2`	`BYTE`	`Routage` 2
`ROUTING3`	`BYTE`	`Routage` 3
`ROUTING4`	`BYTE`	`Routage` 4
`ROUTING5`	`BYTE`	`Routage` 5

Description des paramètres de sortie :

Paramètre	Type de données	Description
`ADDRFLD`	`WordArr5`	Structure de données utilisée pour transférer l'adresse Modbus Plus
