Description

Description de la fonction

La fonction WRITE_REG_QX permet d'écrire dans les registres d'un esclave Modbus connecté à un module de communication Modicon M340 Modbus (BMX NOM) situé dans une station EIO.

lorsque vous programmez une fonction WRITE_REG_QX, vous devez connaître les procédures de routage utilisées par votre réseau.

NOTE : il est possible d'utiliser plusieurs copies de ce bloc fonction dans le programme. Mais l'instanciation multiple de ces copies n'est pas possible.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

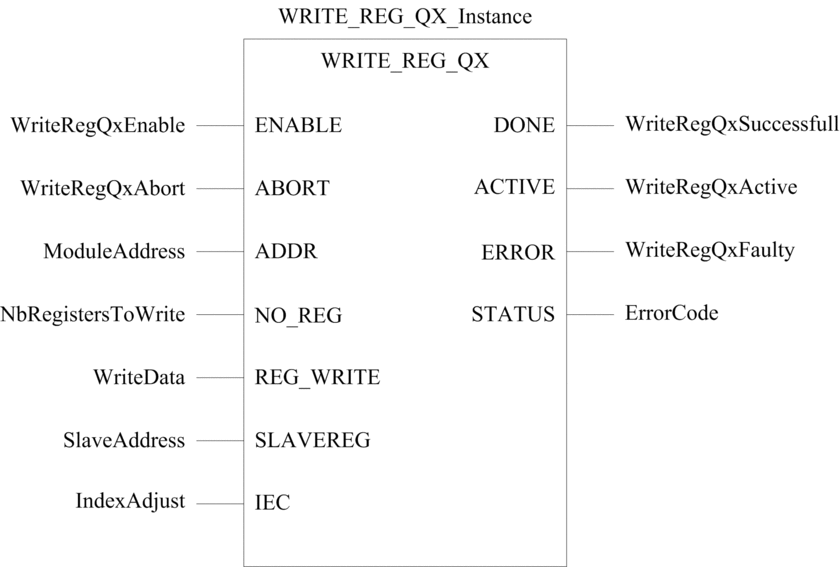

Représentation en FBD

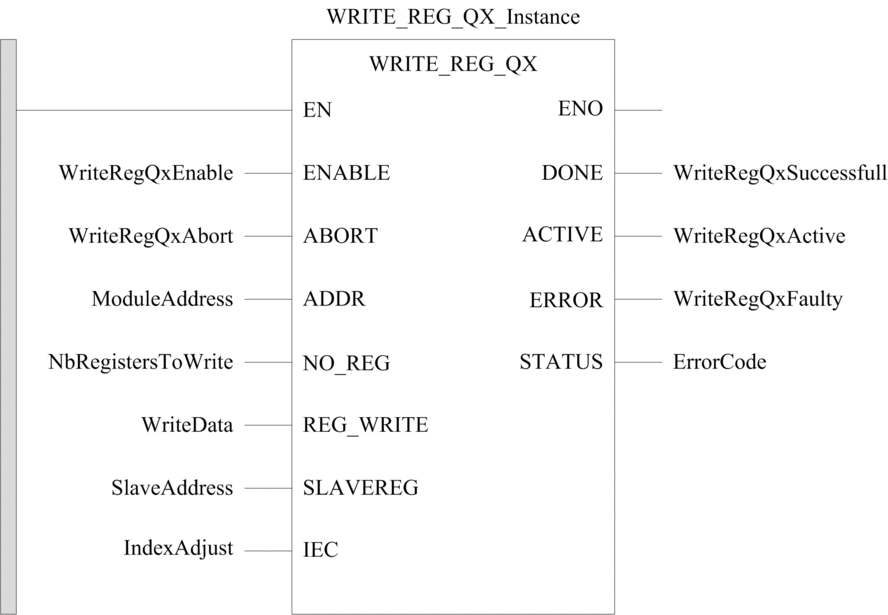

Représentation en LD

Représentation en IL

Représentation :

CAL WRITE_REG_QX_Instance (ENABLE:=WriteRegQxEnable, ABORT:=WriteRegQxAbort, ADDR:=ModuleAddress, NO_REG:=NbRegistersToWrite, REG_WRITE:=WriteData, SLAVEREG:=SlaveAddress, IEC:=IndexAdjust, DONE=>WriteRegQxSuccessfull, ACTIVE=>WriteRegQxActive, ERROR=>WriteRegQxFaulty, STATUS=>ErrorCode)

Représentation en ST

Représentation :

WRITE_REG_QX_Instance (ENABLE:=WriteRegQxEnable, ABORT:=WriteRegQxAbort, ADDR:=ModuleAddress, NO_REG:=NbRegistersToWrite, REG_WRITE:=WriteData, SLAVEREG:=SlaveAddress, IEC:=IndexAdjust, DONE=>WriteRegQxSuccessfull, ACTIVE=>WriteRegQxActive, ERROR=>WriteRegQxFaulty, STATUS=>ErrorCode)

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
`ENABLE`	`BOOL`	Réglé sur 1 pour écrire les registres.
`ABORT`	`BOOL`	Réglé sur 1 pour abandonner l'opération en cours.
`ADDR`	`ANY_ARRAY_INT`	Tableau contenant l'adresse de l'esclave Modbus, c'est-à-dire le résultat de la fonction ADDMX.
`NO_REG`	`INT`	Nombre de registres à écrire dans l'esclave Modbus.
`REG_WRITE`	`ANY_ARRAY_WORD`	Champ de données source (Une structure de données doit être déclarée en tant que variable localisée pour le fichier source.)
`SLAVEREG`	`DINT`	Adresse d'offset du premier registre `%MW` à écrire dans l'esclave Modbus.
`IEC`	`INT`	Réglage d'index appliqué au paramètre `SLAVEREG`. Le paramètre `IEC` peut prendre deux valeurs : 0: %MW_x 1: %MW_x+1 La valeur par défaut du paramètre `IEC` est 0 pour une cible Modicon M340.

Description des paramètres de sortie :

Paramètre	Type de données	Signification
`DONE`	`BOOL`	Réglé sur 1 lorsque l'exécution de la fonction a abouti.
`ACTIVE`	`BOOL`	Réglé sur 1 lorsque l'exécution de la fonction est en cours.
`ERROR`	`BOOL`	Réglé sur 1 si une erreur est détectée par le bloc fonction.
`STATUS`	`WORD`	Fournit le code d'erreur si une erreur est détectée par le bloc fonction.
