Présentation

Supposons que nous voulions envoyer une chaîne de caractères vers un terminal d'affichage/saisie de données compact raccordé au port série d'un processeur Modicon M340.

La table de gestion est située dans %MW110:4 et la chaîne à envoyer est située dans la variable caract.

Figure

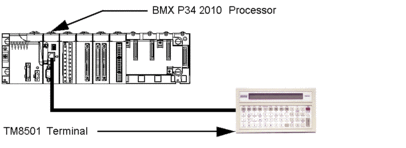

Un automate Modicon M340 est relié à un terminal de saisie/d'affichage de données TM8501 :

Emission

Programmation en ST :

IF (%M16) THEN
   PRINT_CHAR(ADDM('0.0.0'),caract,gestion);
END_IF;

Paramètres de la requête :

Paramètres

Description

ADDM('0.0.0')

  • 0 : rack

  • 0 : module

  • 0 : voie 0

  • SYS : adresse système (facultative sur les automates Modicon M340)

caract

Chaîne de caractères à émettre, variable caract.

gestion

Table de gestion
NOTE : Lors de chaque lancement de la fonction, initialisez le paramètre de longueur (par exemple : %MW113 si la table de gestion passe de %MW110 à %MW113) avec la valeur correspondant au nombre de caractères (en octets) à envoyer à caract.
