Présentation
L'exemple sélectionné est une application de communication Modbus via des modems.

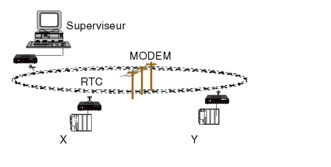

La figure ci-dessous illustre l'exemple :
Les équipements communiquent les uns avec les autres à l'aide de modems. Le superviseur est le maître Modbus, tandis que les automates X et Y sont des esclaves.
L'objectif de l'exemple est d'écrire des valeurs des zones de données de l'automate X vers l'automate Y.
L'automate X doit écrire une zone de données de 41 entiers à partir de l'adresse %MW100 vers l'automate Y à partir de l'adresse %MW100.
Pour cela, l'automate X doit devenir le maître Modbus. L'adresse Modbus de l'automate X est 9, celle de l'automate Y est 10.
Pour simplifier la programmation, les modems ont été initialisés à l'aide des paramètres adéquats par l'intermédiaire d'un terminal de programmation. Ces paramètres sont sauvegardés dans la mémoire non volatile à l'aide des commandes AT&W.
