Mode nominal
La plupart des applications comprennent un PC utilisé pour des fonctions de supervision. Le superviseur est un maître Modbus qui communique avec différents esclaves. Ce fonctionnement est appelé mode nominal.

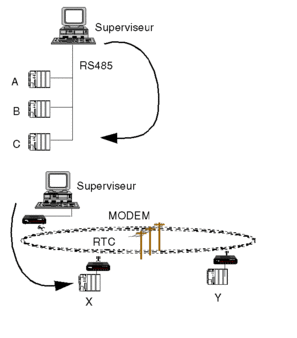

L'illustration ci-après présente le mode nominal (de superviseur à esclave).
Mode d'exception
Un automate doit être capable de basculer sur demande du mode esclave Modbus au mode maître Modbus afin d'envoyer des requêtes à d'autres automates ou équipements. Ce basculement est appelé mode d'exception.
Lorsque le mode d'exception prend fin, le système doit être capable de revenir à l'état initial (au mode nominal).

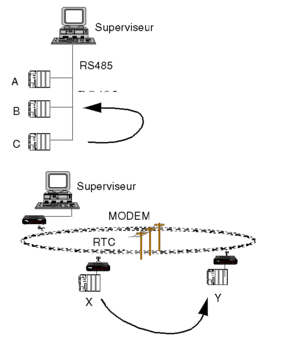

L'illustration ci-après présente le mode d'exception (émulation maître à esclave) :
