Représentations et paramètres

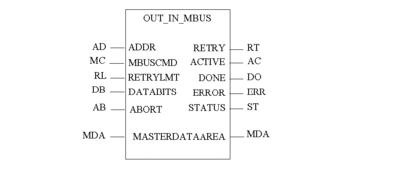

Représentation en FBD

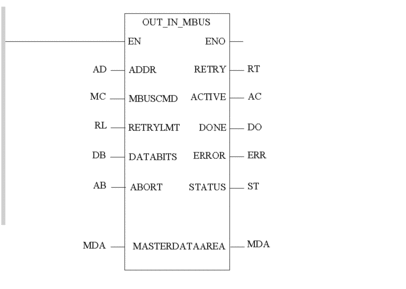

Représentation en LD

Représentation en IL

Représentation :

LD Address

OUT_IN_MBUS AD, MC, RL, DB, AB, MDA, RT, AC, DO, ERR, ST

Représentation en ST

Représentation :

OUT_IN_MBUS(AD, MC, RL, DB, AB, MDA, RT, AC, DO, ERR, ST);

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type	Commentaire
`ADDR`	`ADDR_TYPE`	Informations sur l'adresse du port de communications de l'équipement esclave. Cette adresse doit être de la forme ADDR(’r.m.c.SYS’). Description des abréviations : r = rack, m = emplacement de module, c = voie (canal).
`MBUSCMD`	ARRAY [1.. 4] OF `INT`	Définition du tableau Modbus
`RETRYLMT`	`INT`	Nombre de tentatives d'envoi d'un message effectuées par le bloc
`DATABITS`	`BOOL`	Messages Modbus à envoyer en mode ASCII (DATABITS =0) ou en mode RTU (DATABITS=1).
`RESPTOUT`	`INT`	Délai d'attente du bloc.
`ABORT`	`BOOL`	Bit d'annulation DFB

Le tableau suivant décrit le paramètre d'E/S :

Paramètre	Type	Commentaire
`MASTERDATAAREA`	ARRAY [x.. y] OF `INT`	Zone de données de l'automate maître

NOTE : Pour pouvoir lire l'un des 8 derniers bits de la mémoire, vous devez lire l'intégralité des 8 derniers bits, sinon la fonction renvoie un compte rendu d'erreur. Vous pouvez ensuite extraire le bit souhaité.

NOTE : Lorsque le paramètre d'E/S utilise un tableau dynamique, vous devez sélectionner dans Control Expert l'option Autoriser les tableaux dynamiques [ANY_ARRAY_XXX] sous Outils > Options du projet > Extensions de langage.

Le tableau suivant décrit les paramètres de sortie (lecture seule) :

Paramètre	Type	Commentaire
`RETRY`	`INT`	La valeur affichée indique le nombre de tentatives en cours effectuées par le bloc.
`ACTIVE`	`BOOL`	La valeur 1 indique qu'une opération est en cours.
`DONE`	`BOOL`	La valeur 1 indique que l'opération est terminée.
`ERROR`	`BOOL`	La valeur 1 indique qu'une erreur s'est produite.
`STATUS`	`INT`	La valeur affiche un code de statut généré par le bloc.
