Présentation

La station 2 du réseau 20 doit lire un tableau de 5 mots %MW0 à %MW4 de l'esclave Uni-Telway, adresse réseau 20, station 1, module de communication TSX SCM 2116 à l'emplacement 5, voie 1 dans le module de communication, adresse de serveur Ad0 = 3.

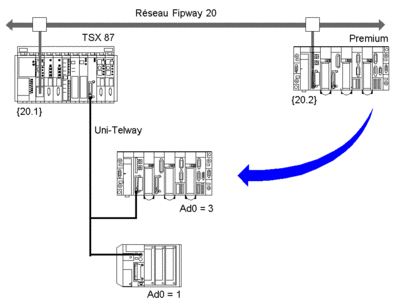

Figure

Les deux stations sont connectées via un réseau Fipway.

Programmation

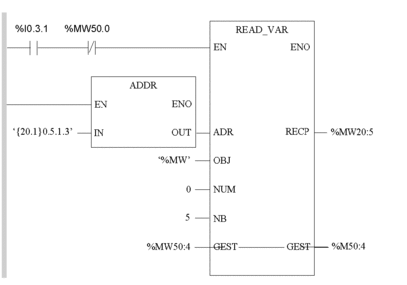

Programmation en LD :

Paramètres de la requête :

Paramètres

Description

ADDR(‘{20.1}0.5.1.3’)

  • {20.1} : réseau 20, station 1

  • 0 : rack

  • 5 : module

  • 1 : voie 1

  • 3 : lecture de l'adresse esclave cible

‘%MW’

Type d'objet (mot interne)

0

Adresse du premier objet

5

Nombre d'objets consécutifs

%MW50:4

Table de gestion

%MW20:5

Contenu de la réponse
