Présentation

Jusqu'à présent, les exemples ont été écrits en utilisant l'adressage direct (utilisation de %MWi), mais il est également possible de créer les mêmes exemples à l'aide de variables non localisées.

L'exemple ci-après utilise des variables non localisées et illustre l'écriture d'un tableau de 50 mots nommé Tab_1 (déclaré comme ARRAY [0..49] OF INT) dans l'esclave Uni-Telway, avec l'adresse suivante :

• Réseau 20

• Station 1

• Module SCM2116 dans un TSX 87 à l'emplacement 5 du rack de base

• Voie 1

• Adresse serveur de l'esclave Ad0 = 3.

Les valeurs à écrire se trouvent dans la variable Tab_1 de l'expéditeur.

Les paramètres de gestion se trouvent dans un tableau de 4 entiers nommé Management_Parameter (déclaré comme ARRAY [0..3] OF INT).

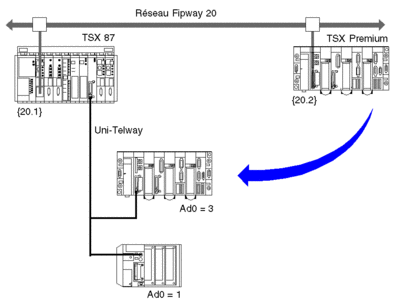

Figure

Les deux stations sont connectées via un réseau Fipway.

Programmation

Programmation en ST :

IF RE(%I0.3.1) AND NOT Management_Parameter[0].0 THEN

   WRITE_VAR(ADDR(’{20.1}0.5.1.3’),’%MW’,0,50,Tab_1,Management_Parameter);

END_IF;

Paramètres de la requête :
