Présentation

Pour cette fonction de communication, vous pouvez avoir recours à l'écran de saisie assistée. Veuillez noter que cet écran n'est pas disponible sur les équipements Modicon M340.

NOTE : les symboles de variable sont acceptés dans les différents champs de l'écran.

Figure

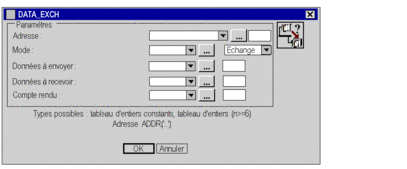

La capture d'écran suivante présente un écran de saisie assistée de la fonction :

Adresse

Pour les automates Premium, les types d'objets possibles sont les suivants :

  • ADDR(STRING)

  • ARRAY [0..5] OF INT

NOTE : Si vous saisissez une valeur directement dans le champ, le bouton de saisie assistée d'adresse est grisé.

Mode

Choix possibles :

  • 1 : échange

  • 2 : émission

  • 3 : réception

NOTE : Si vous utilisez le champ de saisie à la place du menu, vous pouvez saisir une variable de type INT, localisée ou non.

Données à envoyer

La variable en émission est un tableau d'entiers. Ce tableau peut être localisé ou non.

Données à recevoir

La zone de réception est un tableau d'entiers pouvant être localisé ou non. La taille de ce tableau dépend du nombre d'objets à recevoir.

Compte rendu

Le compte rendu est un tableau de 4 entiers, pouvant être localisé ou non.

NOTE : Veillez à ne pas utiliser plusieurs zones de mémoire identiques pour les tables de comptes rendus, car la fonction de lecture de variables risque de ne pas fonctionner.
