Présentation

L'automate maître doit lire les mots internes %MW100 à %MW109 de la station située à l'adresse 6 sur un bus Uni-Telway. Les valeurs des mots lus sont triées par rapport au mot interne %MW10. Les paramètres de gestion sont stockés par rapport à %MW40.

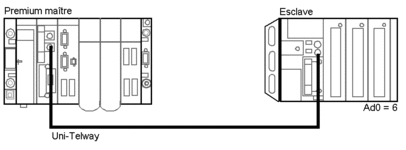

Figure

Les deux stations sont reliées par un bus Uni-Telway.

Programmation

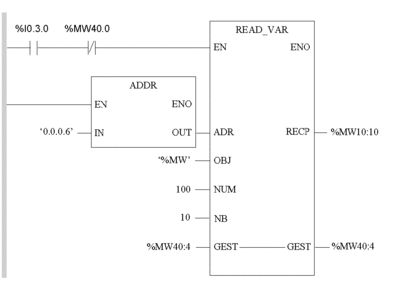

Programmation en LD :

Paramètres de la requête :

Paramètres

Description

’0.0.0.6’

  • 0 : rack

  • 0 : module

  • 0 : voie 0

  • 6 : adresse cible

’%MW’

Type d'objet (mot interne)

100

Adresse du premier objet

10

Nombre d'objets consécutifs

%MW40:4

Compte rendu

%MW10:10

Contenu de la réponse
