Description

Description fonctionnelle

La fonction READ_VAR permet de lire la valeur d'un ou de plusieurs objets langage :

Bits internes
Mots internes

Assurez-vous que les objets à lire sont consécutifs. Ils peuvent se trouver dans une UC distante ou un équipement connecté à une voie de communication.

Sur les UC Modicon M340 et M580, la fonction READ_VAR peut lire jusqu'à 2 000 bits consécutifs dans un équipement distant.

Pour les automates Premium, la fonction READ_VAR peut lire jusqu'à 1 000 bits consécutifs dans un équipement distant, quels que soient l'équipement et le protocole utilisés (Uni-Telway ou Modbus/Jbus).

NOTE : Pour les automates Premium uniquement, la lecture de plus de 1 000 bits nécessite le recours à fonction SEND_REQ.

AVERTISSEMENT

INCOMPATIBILITE DES DONNEES ECHANGEES

Les alignements des structures de données ne sont pas identiques pour les modules Premium/Quantum et M340/M580. Il est donc nécessaire de vérifier la compatibilité des données échangées. Voir DDT : Règles de mappage pour les règles d'alignement.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

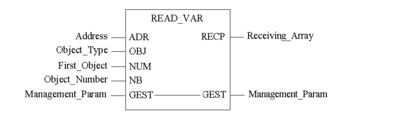

Représentation en FBD

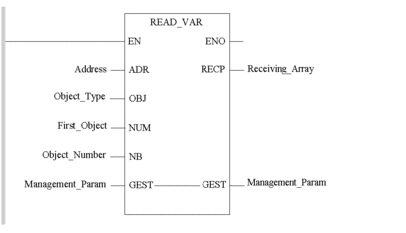

Représentation en LD

Représentation en IL

Représentation :

LD Address

READ_VAR Object_Type, First_Object, Object_Number, Management_Param, Receiving_Array

Représentation en ST

Représentation :

READ_VAR(Address, Object_Type, First_Object, Object_Number, Management_Param, Receiving_Array);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
`ADR`	ARRAY [0..5] OF `INT` pour Premium ARRAY [0..7] OF `INT` pour Modicon M340 et M580	Instructions spécifiques par plate-forme matérielle : Premium : L'adresse de la voie (en mode caractères) de réception du message est indiquée par la fonction ADDR. Adresse de l’entité destinataire de l’échange. Les adresses suivantes sont interdites : • {Réseau.Station}APP, • {Réseau.Station}APP.num, Modicon M340 : L'adresse de la voie (en mode caractères) de réception du message est indiquée par la fonction ADDM. La syntaxe de l'adresse est du type suivant : ADDM ('r.m.c.nœud'). Modicon M580 : Adresse de l'entité cible de l'opération de lecture, résultat de la fonction ADDMX.
`OBJ`	`STRING`	Type des objets à lire pour l'automate Premium : ’%M’: bits internes ’%MW’: mots internes ’%S’: bits système ’%SW’: mots système ’%I’: bits d'entrée ’%IW’ : mots d'entrée Type des objets à lire pour les UC Modicon M340 et M580 : ’%M’: bits internes ’%MW’ : mots internes ’%I’ : bits d'entrée ’%IW’ : mots d'entrée
`NUM`	`DINT`	Index du premier objet à lire.
`NB`	`INT`	Nombre d'objets à lire.

Le tableau suivant décrit les paramètres d’entrée/sortie :

Paramètre	Type	Commentaire
`GEST`	ARRAY [0..3] OF `INT`	Table de gestion de l'échange composée des mots suivants : Mot de rang 1 : mot géré par le système et composé de 2 octets : octet de poids fort : numéro d'échange, octet de poids faible : bit d'activité (rang 0) et bit d'annulation (rang 1) NOTE : Le bit d'annulation n'est disponible que pour les automates Modicon M340 et M580. Mot de rang 2 : mot géré par le système et composé de 2 octets : octet de poids fort : compte rendu d'opération octet de poids faible : compte rendu de communication Mot de rang 3 : mot géré par l'utilisateur et qui définit le temps de réponse maximum en utilisant une base de temps de 100 ms. Mot de rang 4 : mot géré par le système et qui définit la longueur de l'échange. Pour plus d'informations, consultez la section Structure des paramètres de gestion.

Paramètre

Type

Commentaire

GEST

ARRAY [0..3] OF INT

Table de gestion de l'échange composée des mots suivants :

Mot de rang 1 : mot géré par le système et composé de 2 octets :
- octet de poids fort : numéro d'échange,
- octet de poids faible : bit d'activité (rang 0) et bit d'annulation (rang 1)

  NOTE : Le bit d'annulation n'est disponible que pour les automates Modicon M340 et M580.
Mot de rang 2 : mot géré par le système et composé de 2 octets :
- octet de poids fort : compte rendu d'opération
- octet de poids faible : compte rendu de communication
Mot de rang 3 : mot géré par l'utilisateur et qui définit le temps de réponse maximum en utilisant une base de temps de 100 ms.
Mot de rang 4 : mot géré par le système et qui définit la longueur de l'échange.

Pour plus d'informations, consultez la section Structure des paramètres de gestion.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
`RECP`	ARRAY [n..m] OF `INT`	Tableau de mots contenant la valeur des objets lus. NOTE : la taille des données reçues (en octets) est automatiquement écrite par le système dans le quatrième mot du tableau de gestion.

Règles d'utilisation

Assurez-vous de saisir les types d'objet de manière cohérente. Indiquez les entrées tout en minuscules ou tout en majuscules. Sinon, la fonction renvoie un rapport égal à 16#06 (paramètres spécifiques incorrects).

Pour les automates Micro, Premium ou Atrium recevant la fonction READ_VAR, l'accès en lecture seule aux bits internes présente les particularités suivantes :

La valeur de forçage des bits est renvoyée dans la réponse.
La lecture de 1 bit comprend par conséquent 2 octets de réponse :
- Le premier contient la valeur des 8 bits à partir de celui demandé.
- Le deuxième indique si ces bits ont été forcés.
Pour lire l'un des huit derniers bits de la mémoire, il est nécessaire de lire les 8 derniers. Sinon, la fonction renvoie un rapport d'opération 16#01. Cette dernière particularité s'applique également aux automates Modicon M340 et M580.

NOTE : Assurez-vous de prévoir de l'espace pour les octets indiquant le forçage dans la table de réception. Sinon, le code d'erreur détectée 16#03 est renvoyé dans le rapport.

NOTE : Pour les automates Modicon M340/M580, les fonctions READ_VAR et WRITE_VAR n'ont pas accès aux bits forcés, car le protocole Modbus ne les prend pas en charge.

Transactions simultanées

Le tableau ci-après fournit les capacités de chaque voie de communication pour traiter simultanément les transactions en fonction des diverses configurations sur les automates Micro et Premium

Configuration	Micro	TSX 57 10	TSX 57 20	TSX 57 23/30/40/45/55, PCX 57, PMX 57	TSX 57 46/56
Port terminal du maître Uni-Telway	4	4	4	4	8
Liaison PCMCIA ou SCY du maître Uni-Telway	1	8	8	8	8
Port terminal de l'esclave client Uni-Telway	4	1	1	1	8
Liaison PCMCIA ou SCY de l'esclave client Uni-Telway	1	1	1	1	1
Port terminal de l'esclave serveur Uni-Telway	4	4	4	4	4
Liaison PCMCIA ou SCY de l'esclave serveur Uni-Telway	4	6	6	6	6
Port terminal Modbus	4	-	-	-	-
Liaison PCMCIA ou SCY Modbus	4	8	8	8	8
Bloc terminal en mode caractère	1	1	1	1	1
Liaison PCMCIA ou SCY en mode caractère	4	8	8	8	8
PCMCIA CANopen	-	10	10	10	10
Liaison PCMCIA ou SCY Fipway	4	8	8	8	8
Modbus Plus	4	4	4	4	4
Ethernet	-	16	16	16	16
Ethernet intégré	-	-	-	-	64

Capacités de chaque voie de communication à traiter simultanément des transactions selon différentes configurations sur les automates Modicon M340 :

Configuration	BMX P34 1000	BMX P34 2000	BMX P34 2010/20102	BMX P34 2020	BMX P34 2030/20302
CANopen intégré	-	-	16	-	16
Ethernet intégré	-	-	-	16	16
Port série principal ModBus	8	16	16	16	-

Nombre maximal de requêtes client par scrutation sur les UC (CPU) M580 autonomes :

Configuration	Référence d'UC (BME P58 ...)
Configuration	10•0	20•0	30•0	40•0	5040	6040
Ethernet	16	32	48	80	80	96

Nombre maximal de requêtes client par scrutation sur les UC (CPU) M580 redondantes :

Configuration	Référence d'UC (BME H58 ...)
Configuration	2040	4040	6040
Ethernet	32	80	96

Nombre maximal de requêtes traitées par scrutation sur les UC (CPU) M580 autonomes :

Configuration	Référence d'UC (BME P58 ...)
Configuration	10•0	20•0	30•0	40•0	5040	6040
UC de toute origine ⁽¹⁾	16	24	32	40	48	64
Ethernet intégré	8	12	16	24 ⁽²⁾	32	32
USB	4	4	4	4	4	4
1. %SW90 (mot système) permet d'ajuster le nombre de requêtes traitées par cycle. Le nombre minimum de requêtes traitées par cycle est de 2 pour réduire la gigue au niveau de l'UC. 2. Le nombre maximal de requêtes est de 16 pour l'UC M580 BME P58 40•0 avec le micrologiciel 1.20 ou version antérieure.

Nombre maximal de requêtes traitées par scrutation sur les UC (CPU) M580 redondantes :

Configuration	Référence d'UC (BME H58 ...)
Configuration	2040	4040	6040
UC de toute origine ⁽¹⁾	24	40	64
Ethernet intégré	12	24	32
USB	4	4	4
1. %SW90 (mot système) permet d'ajuster le nombre de requêtes traitées par cycle. Le nombre minimum de requêtes traitées par cycle est de 2 pour réduire la gigue au niveau de l'UC.

NOTE : Assurez-vous que le nombre maximum de requêtes simultanées indiqué dans tous les tableaux prend en compte le nombre maximum de requêtes simultanées que chaque UC peut gérer par cycle, en tant que client et en tant que serveur.
