Installation matérielle

Présentation

Les modules de communication Quantum (NOM, HE-CPU) peuvent être insérés dans tout emplacement d'une embase quelle qu'elle soit. Cependant, les modules d'alimentation doivent être installés dans les premiers ou derniers emplacements pour avoir un effet de refroidissement. Il est possible de retirer les modules sous tension (remplacement à chaud) sans endommager les modules ou l'embase.

Lorsque vous montez les modules, reportez-vous à la procédure et aux figures suivantes.

ATTENTION

COMPORTEMENT INATTENDU DE L'EQUIPEMENT

Supprimez le bornier latéral avant de procéder à l'échange d'un module d'E/S à chaud.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

NOTE : pour garantir un niveau de compatibilité électromagnétique, la zone de montage de l'UC doit fournir un contact métallique. Retirez donc toutes les étiquettes de la zone concernée et nettoyez la surface à l'aide d'un solvant.

Montage du support de fixation et de l'embase

Les étapes suivantes décrivent le montage du support et de l'embase.

Etape	Opération

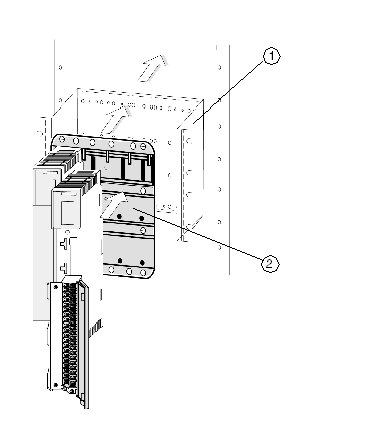

1	Si l'application l'exige, sélectionnez et installez un support de montage de 20 mm ou de 125 mm sur le rack à l'aide du matériel standard. Vue de face : 1 Support de fixation 2 Embase
2	Sélectionnez et installez l'embase appropriée sur le support de fixation à l'aide du matériel standard et retirez les capots de protection en plastique des connecteurs de l'embase.

Montage d'un module

Les étapes suivantes décrivent le montage d'un module.

Etape	Illustration	Opération
1	Vue latérale : 1 Crochets du module 2 Connecteur du bus d'E/S	Montez le module à l'oblique sur les deux crochets situés près de la partie supérieure de l'embase.
2		Couchez le module pour créer une connexion électrique avec le connecteur du bus E/S de l'embase.
3	Vue latérale : 1 Vis de fixation	Serrez la vis au bas du module pour le fixer à l'embase. Remarque : le couple de serrage maximum pour cette vis est de 0,23 à 0,45 Nm (2-4 in-lbs).
