Le module Modbus Plus à fibre optique fournit la connectivité aux nœuds Modbus Plus par câble à fibre optique.
Il existe de nombreux avantages à utiliser la fibre optique. En voici quelques-uns :
-
les distances sont plus longues entre les nœuds (jusqu’à 3 km), d’où l’augmentation de la longueur totale du réseau ;
-
le support à fibre optique n’est pas sujet aux effets des interférences électromagnétiques, RF et de la foudre ;
-
les liaisons à sécurité intrinsèque qui sont nécessaires dans de nombreux environnements industriels dangereux;
-
l'isolement électrique est total entre les bornes de la liaison.

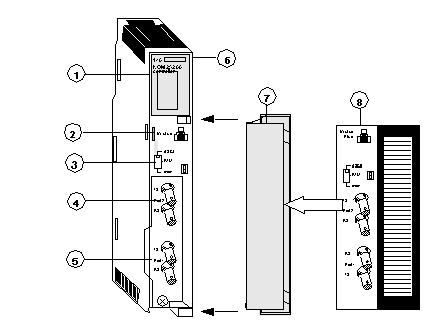

La figure ci-dessous montre les différentes pièces du module Modbus Plus 140 NOM 252 00.
1
Voyants
2
Connecteur Modbus
3
Commutateur à glissière des paramètres de communication
4
Connecteurs TX et RX du port 2
5
Connecteurs TX et RX du port 1
6
Numéro du modèle, description du module, code couleur
7
Face amovible
8
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
Commutateur panneau avant
Un commutateur à glissière à trois positions est placé sur le devant de l’unité. Ce commutateur sert à sélectionner les paramètres de communication du port Modbus (RS-232). Trois options, montrées ci-dessous, sont disponibles.
La figure ci-dessous montre le commutateur du panneau avant.
Le fait de mettre le commutateur à glissière en position haute attribue une fonctionnalité ASCII au port ; les paramètres de communication suivants sont prédéfinis et non modifiables.
Paramètres du port de communication ASCII
Le tableau ci-dessous indique la configuration définie pour les paramètres du port de communication ASCII.
|
Baud
|
2 400
|
|
Parité
|
Paire
|
|
Bits de données
|
7
|
|
Bits d'arrêt
|
1
|
|
Adresse de l'équipement
|
Réglage du commutateur rotatif du panneau arrière
|
Le fait de mettre le commutateur à glissière en position médiane attribue au port la fonctionnalité RTU (terminal déporté) ; les paramètres de communication suivants sont prédéfinis et ne peuvent pas être modifiés :
Paramètres du port de communication RTU
Le tableau ci-dessous indique les paramètres du port de communication RTU.
|
Baud
|
9 600
|
|
Parité
|
Paire
|
|
Bits de données
|
8
|
|
Bits d'arrêt
|
1
|
|
Adresse de l'équipement
|
Réglage du commutateur rotatif du panneau arrière
|
En mettant le commutateur à glissière en position basse, vous pouvez définir les paramètres de communication du port via le logiciel ; les paramètres suivants sont corrects.
Paramètres du port de communication corrects
Le tableau ci-dessous indique les paramètres du port de communication corrects.
|
Baud
|
19 200
|
1 200
|
|
|
9 600
|
600
|
|
|
7 200
|
300
|
|
|
4 800
|
150
|
|
|
3 600
|
134,5
|
|
|
2 400
|
110
|
|
|
2 000
|
75
|
|
|
1 800
|
50
|
|
Bits de données
|
7 / 8
|
|
Bits d'arrêt
|
1 / 2
|
|
Parité
|
Activer/désactiver impaire/paire
|
|
Adresse de l'équipement
|
Réglage du commutateur rotatif du panneau arrière
|
Commutateurs du panneau arrière
Deux commutateurs rotatifs sont situés sur le panneau arrière des modules. Ils sont utilisés ensemble pour définir l’adresse du nœud Modbus Plus et du port Modbus de l’unité.
NOTE : 64 est l’adresse la plus élevée pouvant être définie avec ces commutateurs.
Le commutateur rotatif SW1 (celui du haut) définit le chiffre supérieur (dizaines) et SW2 (le commutateur du bas) définit le chiffre inférieur (unités) de l’adresse du nœud Modbus Plus. L’illustration ci-dessous montre le paramétrage d’une adresse, la 11, par exemple.
La figure ci-dessous montre les commutateurs SW1 (haut) et SW2 (bas).
Paramétrage des adresses SW1 et SW2
Le tableau ci-dessous indique le paramétrage des adresses des nœuds des commutateurs SW1 et SW2.
|
Adresse du nœud
|
SW1
|
SW2
|
|
1 à 9
|
0
|
1 à 9
|
|
10 à 19
|
1
|
0 à 9
|
|
20 à 29
|
2
|
0 à 9
|
|
30 à 39
|
3
|
0 à 9
|
|
40 à 49
|
4
|
0 à 9
|
|
50 à 59
|
5
|
0 à 9
|
|
60 à 64
|
6
|
1 à 4
|
NOTE : Si "0" ou une adresse supérieure à 64 est sélectionnée, le voyant Modbus + restera allumé pour indiquer qu’une adresse incorrecte a été sélectionnée.
Le module NOM 252 00 est équipé d’un port RS-232 (voir ci-dessous) situé sur le devant du module. Ce port utilise un connecteur RJ-45 à huit positions (type prise téléphonique).
La figure ci-dessous montre le connecteur de la broche 1 NOM 252 00.
NOTE : Un adaptateur de type SUB-D est disponible auprès de Modicon pour les connexions NOM 252 00-ordinateur : un adaptateur à 9 broches (110 XCA 20 300) pour ordinateurs de type PC-AT (voir ci-dessous le tableau de brochage relatif à l'illustration).

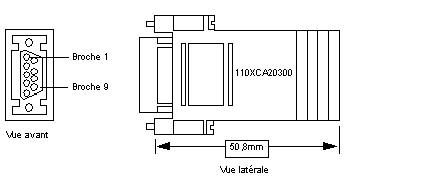

Les figures ci-dessous montrent la vue avant (gauche) et latérale (droite) de l’adaptateur à 9 broches.

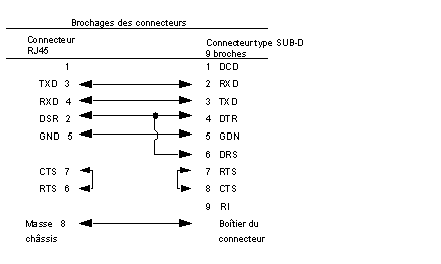

La figure ci-dessous montre le schéma du connecteur RJ45 à 9 broches.
Exemple de câble 110 XCA 282 0X. Un tableau présente les références et les longueurs de câble.
La figure ci-dessous montre le connecteur RJ45 (Modicon Référence 110 XCA 282 OX).
Tableau des références de câble BJ45
|
Références de câble
|
Longueurs de câble
|
|
110 XCA 282 01
|
0,91 m
|
|
110 XCA 282 02
|
3 m
|
|
110 XCA 282 03
|
6 m
|
