Démarrage de l'application

Présentation

Dans cet exemple, l'exécution en mode standard requiert l'utilisation de deux automates, d'un module d'entrée TOR, d'un module BMX NOM 0200 et de 2 modems SR2MOD01.

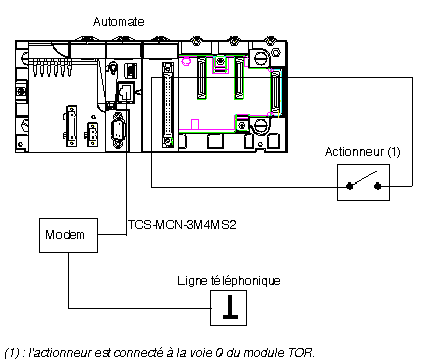

Câblage du premier automate esclave

Le premier automate esclave est raccordé comme suit :

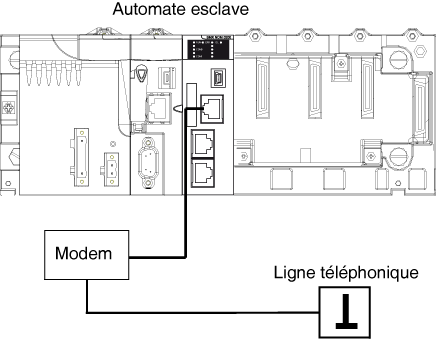

Dans cet exemple, le premier modem est connecté au port série du processeur du premier automate esclave.

L'état de l'actionneur commande l'état de la variable Démarrage dans l’application.

Câblage du second automate esclave

Le deuxième automate esclave est raccordé comme suit :

Dans cet exemple, le deuxième modem est connecté à la voie 0 du module BMX NOM 0200 du deuxième automate esclave.

Afin de fiabiliser la communication, le câble TCS XCN 3M4F3S4 est utilisé pour gérer les signaux de modem DTR/DSR/DCD par l’application.

Configuration du deuxième automate esclave

Avant de transférer le projet pour configurer le deuxième automate esclave, vérifiez que le deuxième automate esclave n’est pas connecté au modem.

Le tableau ci-dessous présente la procédure à suivre pour transférer le projet en mode standard :

Etape	Action
1	Dans le menu Automate, cliquez sur Mode Standard,
2	Dans le menu Génération, cliquez sur Regénérer tout le projet. Votre projet est généré et prêt à être transféré à l'automate.
3	Dans le menu Automate, cliquez sur Connexion. Vous êtes connecté à l'automate.
4	Dans le menu Automate, cliquez sur Transfert du projet vers l'automate. La fenêtre Transfert du projet vers l'automate s'ouvre. Cliquez sur Transférer. L'application est transférée vers l'automate.
5	Raccordez le deuxième automate esclave à un modem SR2MOD01.

Transfert de l’application au premier automate esclave

Avant de transférer l'application, vérifiez que le premier automate esclave n'est pas raccordé au modem.

Le tableau ci-dessous présente la procédure à suivre pour transférer l'application en mode standard :

Etape	Action
1	Dans le menu Automate, cliquez sur Mode Standard,
2	Dans le menu Génération, cliquez sur Regénérer tout le projet. Votre projet est généré et prêt à être transféré à l'automate. Lors de la génération du projet, une fenêtre de résultats s'affiche. Si une erreur survient dans le programme, Control Expert indique son emplacement (lorsque vous cliquez sur la séquence mise en évidence).
3	Dans le menu Automate, cliquez sur Connexion. Vous êtes connecté à l'automate.
4	Dans le menu Automate, cliquez sur Transfert du projet vers l'automate. La fenêtre Transfert du projet vers l'automate s'ouvre. Cliquez sur Transférer. L'application est transférée vers l'automate.

Exécution de l'application sur le premier automate esclave

Le tableau ci-dessous présente la procédure à suivre pour exécuter l'application en mode standard :

Etape	Action
1	Dans le menu Automate, cliquez sur Exécuter. La fenêtre Exécuter s’ouvre. Cliquez sur OK. L'application est maintenant en cours d'exécution sur l'automate.
2	Déconnectez le PC exécutant le logiciel Control Expert du premier automate esclave.
3	Raccordez le premier automate esclave à un modem SR2MOD01.
