Création du projet

Présentation

Pour poursuivre le développement de l'exemple, il faut créer un projet principal associé à l'automate X pour configurer l'automate X, ainsi que pour déclarer toutes les variables nécessaires et programmer l'application. De plus, il faut créer un projet séparé pour la configuration de l'automate Y.

Marche à suivre pour créer un projet

Le tableau ci-dessous présente la procédure pour créer un projet à l'aide de Control Expert.

Etape	Action
1	Lancez le logiciel Control Expert.

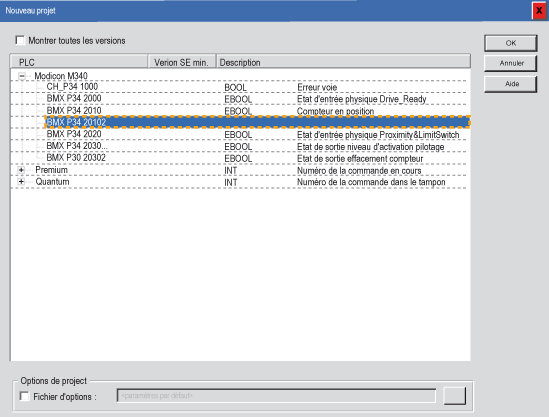

2	Cliquez sur Fichier, puis sur Nouveau et choisissez un processeur BMX P34 20102 :
3	Validez par OK.

Sélection de module d'entrée TOR

Le tableau ci-dessous présente la procédure de sélection du dont a besoin l'automate X.

Etape	Action
1	Dans le Navigateur du projet, faites un double-clic sur Configuration, puis sur 0:Bus automate et sur 0:BMX XBP ••• (0 correspondant au numéro du rack).
2	Dans la fenêtre Bus automate, sélectionnez un emplacement (par exemple, l’emplacement 1) et cliquez deux fois dessus.

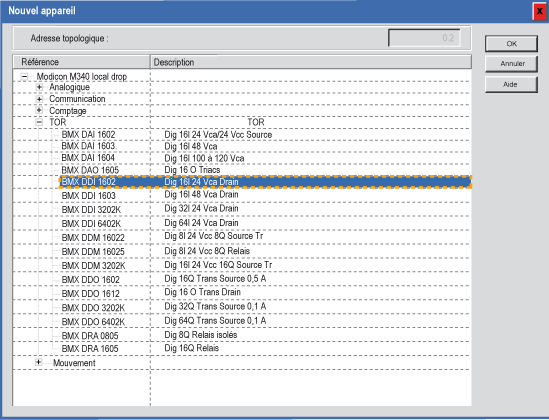

3	Choisissez le module d'entrée TOR BMX DDI 1602 situé dans la liste de modules TOR.
4	Validez par OK.

Sélection de module BMX NOM 0200

Dans cet exemple, un module BMX NOM 0200 est utilisé dans l'automate Y pour la liaison série avec le modem. Il faut donc l’ajouter au projet associé à l'automate Y.

Le tableau ci-dessous présente la procédure à suivre pour sélectionner le module BMX NOM 0200.

Etape	Action
1	Dans le Navigateur du projet, faites un double-clic sur Configuration, puis sur 0:Bus automate et sur 0:BMX XBP ••• (0 correspondant au numéro du rack).
2	Dans la fenêtre Bus automate, sélectionnez un emplacement (par exemple, l’emplacement 1) et cliquez deux fois dessus.

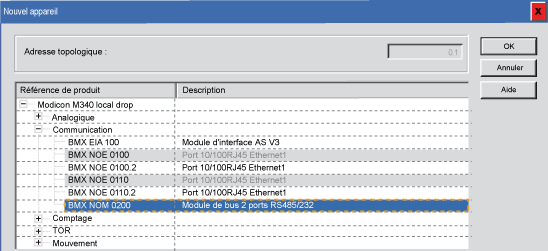

3	Choisissez le module de communication BMX NOM 0200 situé dans la liste de modules Communication.
4	Validez par OK.

Configuration du port série du processeur

Le tableau ci-dessous présente la procédure de configuration du port série du processeur d'automate X en tant qu'esclave Modbus :

Etape	Action

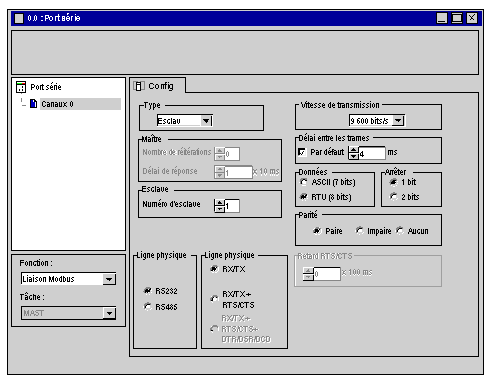

1	Dans le Navigateur de projet, double-cliquez sur Configuration, sur 0:BMX XBP 0800 et sur 0:BMX P34 20102. Puis double-cliquez sur Port série pour accéder à la fenêtre 0.0:Port série.
2	Sélectionnez le type Esclave.
3	Sélectionnez le débit de transmission 9600 bits/s.
4	Sélectionnez la ligne physique RS232.
5	Sélectionnez le type de données RTU (8 bits).
6	Fermez la fenêtre et validez en cliquant sur OK.

Configuration de la voie série BMX NOM 0200

Le tableau ci-dessous présente la procédure de configuration de la voie série du module BMX NOM 0200 de l’automate Y en tant qu’esclave Modbus :

Etape	Action
1	Dans le Navigateur de projet, double-cliquez sur Configuration, sur 0:BMX XBP 0800 puis sur 0:BMX NOM 0200 pour accéder à la fenêtre 0.x:BMX NOM 0200 (x étant le numéro de l’emplacement, par exemple x=1).
2	Sélectionnez la Voie 0.
3	Sélectionnez la fonction Liaison Modbus.
4	Sélectionnez le type Esclave.
5	Sélectionnez le débit de transmission 9600 bits/s.
6	Sélectionnez la ligne physique RS232.
7	Sélectionnez RX/TX + RTS/CTS + DTR/DSR/DCD pour les signaux.
8	Sélectionnez 100 ms comme temporisation RTS/CTS.
9	Sélectionnez le type de données RTU (8 bits).
10	Fermez la fenêtre et validez en cliquant sur OK.
