Description de l'application
(Traduction du document original anglais)
A propos de nous
Vue d'ensemble
L'application décrite dans ce document est une application de communication Modbus via des modems.
Exemple

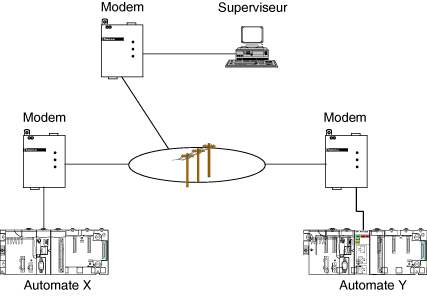

La figure ci-dessous illustre l'exemple :
Les périphériques communiquent les uns avec les autres à l'aide de modems. Le superviseur est le Modbus maître et les automates X et Y sont les esclaves.
L'objectif de l'exemple est d'écrire les valeurs des zones de données de l'automate X vers l'automate Y.
Pour cela, l'automate X doit devenir le Modbus maître.
Le superviseur communique quotidiennement avec les automates pour récupérer des informations.
Si une alarme est déclenchée sur l'automate X, il passe en mode maître Modbus et envoie des données à l'automate Y.
Pour simplifier la programmation, les modems ont été initialisés à l'aide des paramètres adéquats par l'intermédiaire d'un terminal de programmation. Les paramètres sont sauvegardés dans la mémoire non volatile à l'aide des commandes AT et W.
Mode de fonctionnement
Le fonctionnement de l'application est le suivant :
Etape
Action
1
Le port de l'automate X est défini en mode caractère.
2
L'automate X envoie un message de composition au modem.
3
Le port de l'automate X est défini en mode maître Modbus.
4
L'automate maître (X) envoie des données à l'automate esclave (Y).
5
Le port est défini en mode caractère.
6
L'automate X envoie un message de déconnexion au modem.
7
Le port de l'automate X est défini en mode esclave Modbus.
