Comment accéder aux paramètres de la liaison série
(Traduction du document original anglais)
A propos de nous
Présentation
Les pages suivantes expliquent comment accéder à l'écran de configuration du port série pour les processeurs suivants. Vous y trouverez également des informations générales sur les écrans de configuration et de mise au point des liaisons Modbus et Mode caractère :
Comment accéder à la liaison série
Le tableau ci-dessous décrit la marche à suivre pour accéder à la liaison série :
Etape
Action
1
Dans le Navigateur du projet, accédez au répertoire Projet\Configuration\0: PLC bus\0: BMX XBP ••••\0: BMX P34 ••••\SerialPort.
Résultat : l'écran suivant s'affiche :
2
Double-cliquez sur le répertoire SerialPort.

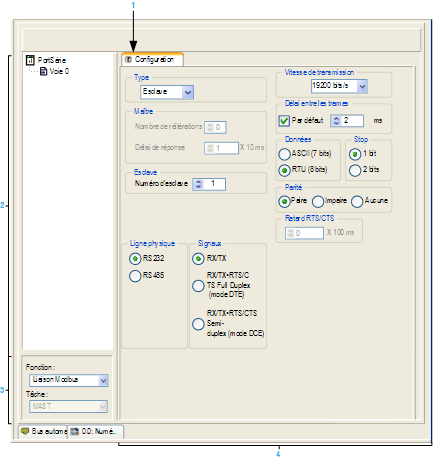

Résultat : l'écran de configuration s'affiche :
Description de l'écran de configuration
Le tableau suivant présente les différents éléments de l'écran de configuration :
Adresse
Elément
Fonction
1
Onglets
L'onglet en avant-plan indique le mode en cours. Chaque mode peut être sélectionné à l'aide de l'onglet correspondant. Les modes suivants sont disponibles :
  • Configuration
  • Mise au point (accessible seulement en mode connecté)
2
Zone de voie
Permet :
  • de choisir entre le port série et la voie 0 en cliquant sur l'un ou l'autre ;
  • d'afficher, en cliquant sur le port série, les onglets suivants :
    • « Description » qui donne les caractéristiques de l'équipement,
    • « Objets d'E/S » qui permet de présymboliser les objets d'entrée/sortie ;
  • d'afficher, en cliquant sur la voie, les onglets suivants :
    • Configuration
    • Mise au point
  • d'afficher le symbole et le nom de la voie définis par l'utilisateur à l'aide de l'éditeur de variables.
3
Zone des paramètres généraux
Permet de choisir les paramètres généraux associés à la voie :
  • Fonction : les fonctions disponibles sont Liaison Modbus ou Mode caractère. Par défaut, la fonction Modbus est configurée.
  • Tâche : définit la tâche maître dans laquelle seront échangés les objets à échanges implicites de la voie. Cette zone apparaît en grisé et n'est donc pas configurable.
4
Zone de configuration ou de mise au point
En mode configuration, cette zone permet de configurer les paramètres de la voie. En mode mise au point, elle permet de mettre au point la voie de communication.
