Configuration à 2 fils avec polarisation sur la paire de données via une alimentation électrique externe de 5 Vcc
(Traduction du document original anglais)
A propos de nous
Introduction

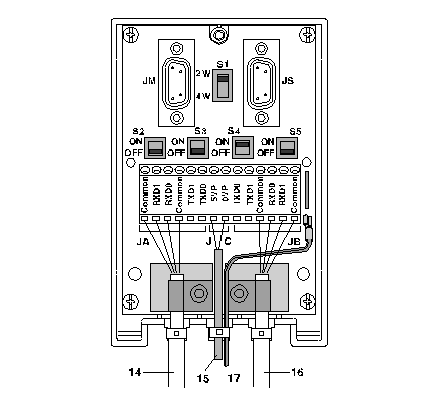

Les câbles principaux 14 et 16 sont des câbles à deux paires :
Le câble d'alimentation 15 est relié à une alimentation externe de 5 Vcc.
Le fil vert/jaune 17 est raccordé à la prise de terre du module.
NOTE : La paire ne doit être polarisée qu'une seule fois sur la totalité du bus.
Illustration
Ce diagramme présente une configuration avec connexion du blindage à une extrémité uniquement.
Position des commutateurs
Ce tableau décrit les positions des commutateurs.
Commutateurs
Position sur
l'équipement recevant l'alimentation électrique
les autres équipements
S1
2W
2W
S2
OFF
OFF
S3
OFF
OFF
S4
ON
OFF
S5
OFF
OFF
