Les deux prises TER et AUX de l'équipement TSX P ACC 01 offrent les mêmes fonctionnalités standard que les connecteurs TER et AUX des processeurs de station automate Premium/Atrium.
-
Le connecteur TER de l'équipement est utilisé pour connecter tout équipement prenant en charge le protocole Uni‐Telway, notamment les équipements de liaison qui ne disposent pas de leur propre alimentation électrique (convertisseurs de câble RS 485/RS 232 , etc.).
-
Le connecteur AUX de l'équipement ne permet que la connexion d'équipements disposant de leur propre alimentation électrique (par ex., console d'interface homme‐machine, équipements de tiers, etc.).
NOTE : L'équipement TSX P ACC 01 est fourni à partir du connecteur TER sur l'automate auquel il est connecté. Par conséquent, le connecteur TER de l'équipement accepte les équipements dotés de leur propre alimentation (Magelis, etc.) ou sans alimentation (convertisseur de câble 485/RS 232, etc.).
Si l'utilisateur souhaite raccorder la prise terminal d'un second automate à l'une des prises de l'équipement TSX P ACC 01, il convient d'utiliser les prises AUX (sur l'équipement comme sur l'automate) afin d'éviter tout conflit d'alimentation entre les deux automates.

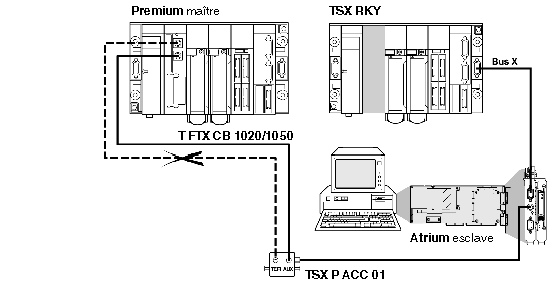

Exemple 1 :

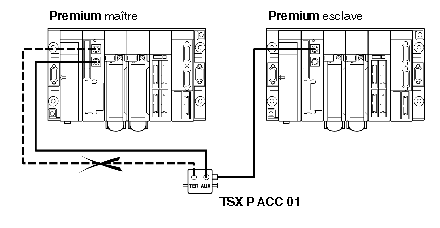

Exemple 2 :
