Configuration de l'adaptation de fin de ligne
Les fins de ligne sont adaptées par le commutateur S2, comme indiqué ci-dessous.
-
Configuration du mode de fonctionnement
Le mode de fonctionnement est sélectionné au moyen du commutateur S1, comme indiqué ci-dessous.

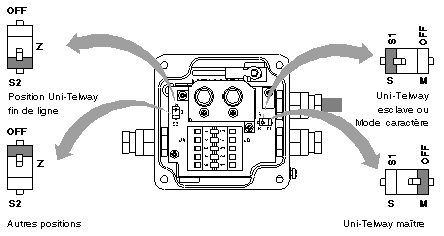

Illustration :
NOTE : Le mode de fonctionnement sélectionné ne concerne que le câble de connexion raccordé au connecteur TER sur le processeur de l'automate.
