L'unité TSX SCA 64 est un accessoire de câblage, qui permet de raccorder un module de communication en mode 2 ou 4 fils à un Modbus, Jbus ou Jnet.
Dans ce mode, les interfaces de communication pouvant être connectées sont :
-
la voie intégrée des modules TSX SCY 11601/21601, via un câble TSX CM 6530,
-
la carte TSX SCP/JNP 114 PCMCIA, via un câble TSX SCP CM 6530.
NOTE : La connexion peut être réalisée indifféremment sur le connecteur JM ou JS, quelle que soit la configuration de la voie (maître ou esclave).

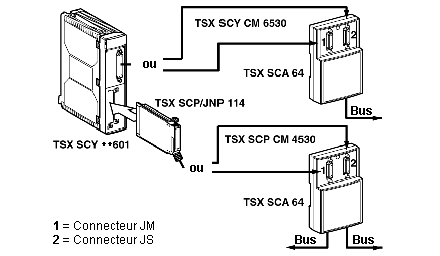

Ce diagramme présente les principes généraux de connexion en mode 2 fils pour un TSX SCY 21601.
Dans ce mode, l'interface de communication pouvant être connectée est :
Raccordez le câble TSX SCP CM 6530 au :
-
connecteur JM si la voie de carte PCMCIA est configurée en mode maître,
-
connecteur JS si la voie de carte PCMCIA est configurée en mode esclave.

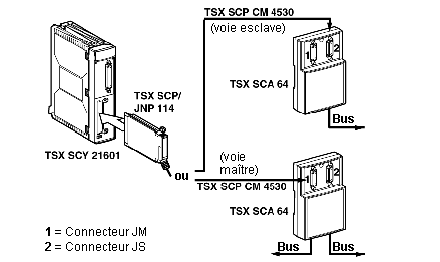

Ce diagramme présente les principes généraux de connexion en mode 4 fils.
