Si l'utilisateur souhaite raccorder la prise terminal d'un second automate à l'une des prises de l'équipement TSX P ACC 01, il convient d'utiliser la prise AUX afin d'éviter tout conflit d'alimentation entre les deux automates.
NOTE : Pour qu'un automate puisse fonctionner en mode esclave, il doit être connecté à un équipement TSX P ACC 01 au moyen de son câble intégré.

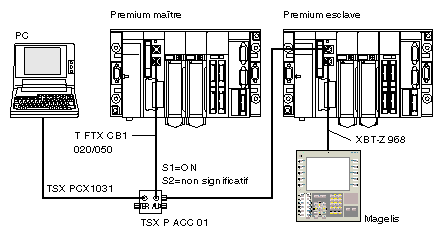

Dans l'exemple indiqué ci‐dessous, l'équipement TSX P ACC 01 doit donc être raccordé à l'automate esclave Uni‐Telway par le biais de son câble intégré. Son commutateur S1 doit être en position ON.
Si l'équipement n'est pas placé sur un bus Uni‐Telway, la position du commutateur S2 est indifférente.
Illustration :
