Le connecteur marqué TER est utilisé pour connecter tout équipement prenant en charge le protocole Uni-Telway, notamment les équipements qui ne disposent pas de leur propre alimentation électrique(convertisseurs de câble de connexion RS 485/RS 232, équipement d'isolation
TSX P ACC 01, etc.).
Le connecteur marqué AUX (uniquement sur automates Premium autres que TSX P57 554/5634/6634) ne permet que la connexion d'équipements disposant de leur propre alimentation électrique (par ex., console d'interface homme-machine, équipements de tiers, etc.).
La prise terminal a trois modes de fonctionnement :

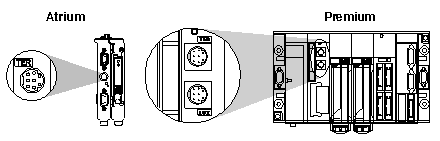

Illustration :
NOTE : pour les automates Premium équipés de deux connecteurs (TER et AUX), le mode de fonctionnement défini dans la configuration (Uni-Telway maître, Uni-Telway esclave, Mode caractère) est le même pour les deux connecteurs.
Selon le mode de fonctionnement sélectionné dans la configuration, la prise terminal est utilisée pour connecter les éléments suivants :
-
Terminaux de programmation et de réglage des automates Premium,
-
équipements d'interface homme-machine,
-
autre automate, utilisant un équipement de connexion TSX P ACC 01,
-
équipements Uni-Telway (capteurs/actionneurs, variateur de vitesse, etc.),
-
imprimante ou écran de contrôle (liaison en mode chaîne de caractères),
-
modem.
NOTE : la connexion d'un automate Premium/Atrium esclave à un bus UNI-TELWAY nécessite un équipement TSX P ACC 01.
