La prise terminal utilise les méthodes de communication Uni-Telway maître, Uni-Telway esclave et chaîne de caractères.

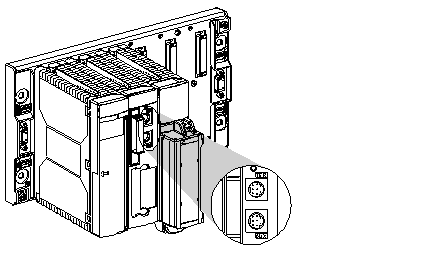

La prise terminal figurant sur les processeurs Premium est une liaison RS 485 non isolée constituée de deux connecteurs mini-DIN à 8 broches. Ces deux connecteurs fonctionnent de manière identique et se trouvent sur le processeur. Ils sont marqués TER et AUX et permettent de raccorder physiquement deux équipements simultanément, par exemple un terminal de programmation/réglage et une console d'interface homme-machine.
Le connecteur TER permet également d'alimenter en courant un équipement ne disposant pas de sa propre alimentation (convertisseur de câble de connexion RS 485/RS 232 , équipement d'isolation
TSX P ACC 01, etc.).
La prise terminal fonctionne par défaut en mode Uni-Telway maître. Il est possible de la faire passer en mode Uni-Telway esclave ou en Mode caractère par le biais d'une configuration.
NOTE : le mode de communication (par ex. Uni-Telway maître, Uni-Telway esclave ou Mode caractère) est identique sur les deux connecteurs TER et AUX.
NOTE : les processeurs TSX P57 554, TSX P57 5634 et TSX P57 6634 ne disposent pas de prise AUX. Le recours à un équipement isolé TSX P ACC 01 permet de dupliquer la prise terminal afin de disposer de deux prises TER et AUX.

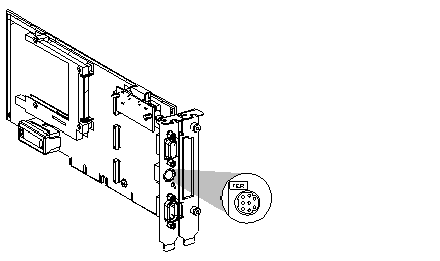

Les processeurs Atrium sont équipés d'une seule prise terminal TER identique en tous points à la prise terminal TER sur les automates Premium. Il s'agit d'une liaison RS 485 non isolée constituée d'un connecteur mini DIN à 8 broches, utilisé pour raccorder physiquement un équipement tel qu'un terminal de programmation/réglage ou une console d'interface homme-machine.
Ce connecteur permet d'alimenter en courant un équipement ne disposant pas de sa propre alimentation (convertisseur de câble de connexion RS 485/RS 232, équipement d'isolation
TSX P ACC 01, etc.).
La prise terminal fonctionne par défaut en mode Uni-Telway maître. Il est possible de la faire passer en mode Uni-Telway esclave ou en Mode caractère par le biais d'une configuration.
NOTE : le recours à un équipement isolé TSX P ACC 01 permet de dupliquer la prise terminal afin de disposer de deux prises TER et AUX, comme sur le processeur d'automate Premium.
