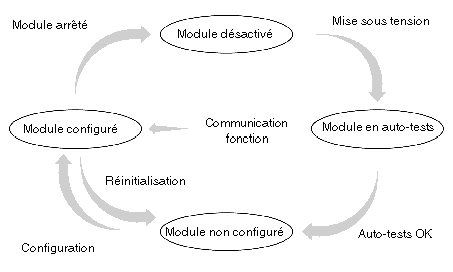

Les schémas suivants présentent les modes de fonctionnement des cartes PCMCIA Modbus, des liaisons intégrées aux modules TSX SCY 11601/21601 et de la prise terminal.
Le mode de fonctionnement est le suivant :
-
Après la mise sous tension, le module effectue des auto-tests. Pendant cette étape, les indicateurs clignotent.
-
Si aucune application Control Expert ne se trouve dans l'automate, le module attend la configuration.
-
S'il existe une application Control Expert dans l'automate, la configuration de l'application est transmise au module, puis le module démarre.
-
Lorsqu'une coupure secteur se produit, le processeur du module effectue un redémarrage rapide. Le module redémarre alors les procédures d'auto-tests.
