Description

Module TSX SCY 116 01 : Général

De format simple, le module TSX SCY 116 01 peut être inséré dans l'un des emplacements d'un rack de station automate Premium/Atrium.

NOTE : le bus distant X n'est pas compatible avec ce module.

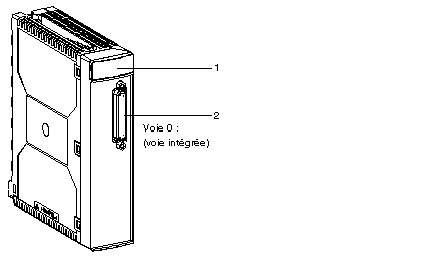

Illustration :

Le module TSX SCY 116 01 est composé des éléments suivants :

Numéro	Description
1	Trois voyants de signalisation sur la partie avant du module : RUN et ERR indiquent l'état du module ; CH0 affiche l'état de la communication sur la liaison série intégrée (voie 0).
2	La voie intégrée (voie 0) possède un connecteur femelle SUB-D 25 broches avec une liaison de base RS 485 en mode half duplex : Modbus

Module TSX SCY 216 01 : Général

De format simple, le module TSX SCY 216 01 peut être inséré dans l'un des emplacements d'un rack de station automate Premium/Atrium.

NOTE : le bus distant X n'est pas compatible avec ce module.

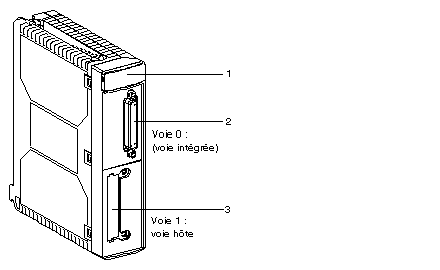

Illustration :

Le module est composé des éléments suivants :

Numéro	Description
1	Trois voyants de signalisation sur la partie avant du module : RUN et ERR indiquent l'état du module ; CH0 affiche l'état de la communication sur la liaison série intégrée (voie 0).
2	La voie intégrée possède un connecteur femelle SUB-D 25 broches avec une liaison de base RS 485 en mode half duplex (voie 0) : Uni-Telway Modbus Mode caractère
3	Voie hôte PCMCIA de type III (voie 1)

Cartes intégrables

Différentes cartes de communication peuvent être intégrées à la voie hôte du module TSX SCY 216 01 :

Type	Description	Illustration
TSX SCP 111	Carte multiprotocole (UniTelway, Modbus, Mode caractère), RS 232, 9 signaux non isolés
TSX SCP 112	Carte multiprotocole (UniTelway, Modbus, Mode caractère), boucle de courant (BC 20 mA)
TSX SCP 114	Carte multiprotocole (UniTelway, Modbus, Mode caractère), liaison RS 485, compatible avec RS 422 et isolée
TSX FPP 20	Cartes réseau Fipway
