Configuration des connecteurs à broches de la prise terminal
(Traduction du document original anglais)
A propos de nous
Généralités
Les connecteurs TER et AUX de la prise terminal sont des connecteurs mini-DIN à 8 broches pouvant être verrouillés.

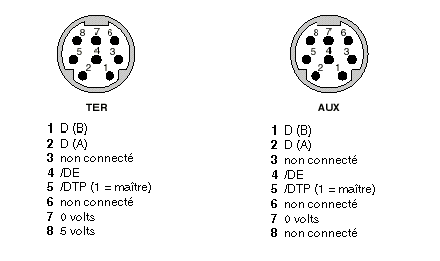

Les signaux sont indiqués ci-dessous :
NOTE :
Le mode de fonctionnement de la prise terminal dépend de deux paramètres :
  • l'état du signal/DTP (0 ou 1), fixé par un accessoire de câblage (câble TSX P ACC 01) ;
  • la configuration logicielle de la prise terminal définie dans Control Expert.
Le tableau ci-dessous définit le mode de fonctionnement de la prise terminal en fonction de ces deux paramètres :
Configuration Control Expert
Signal/DTP = 0
Signal/DTP = 1
Uni-Telway maître
Prise terminal en mode Uni-Telway esclave (par défaut)
Prise terminal en mode Uni-Telway maître
Uni-Telway esclave
Prise terminal en mode Uni-Telway esclave
Prise terminal en mode Uni-Telway maître (par défaut)
Mode caractère
Prise terminal en Mode caractère
Prise terminal en mode Uni-Telway maître (par défaut)
