Présentation
Cette page décrit la procédure de test d'une voie de communication à l'aide de différentes requêtes via l'écran de mise au point.
Envoi d'une requête
La procédure suivante permet d'envoyer une requête (différente de celles disponibles depuis les boutons de commande) à une station définie.
Etape
Action
1
Sélectionnez l'adresse de l'esclave à interroger à l'aide du champ Esclave.
2
Cliquez sur le bouton Saisie Requête.

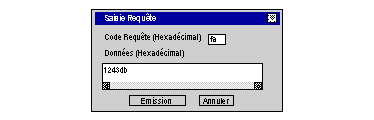

Résultat : la fenêtre suivante s'affiche.
Dans cet exemple, les données envoyées sont codées sur 3 octets.
3
Saisissez le code fonction (codé en hexadécimal sur un octet) correspondant à la requête que vous souhaitez envoyer.
4
Saisissez les données à envoyer en les codant toutes en hexadécimal. Entrez-les en continu sans espaces.
5
Cliquez sur le bouton Transmettre.
Résultat : la réponse apparaît dans la fenêtre Réponse Requête :
Dans cet exemple, les données reçues sont représentées sur 3 octets (12 43 DB).
