Exemple de mise en Stop d’un esclave par un autre esclave
(Traduction du document original anglais)
A propos de nous
Présentation

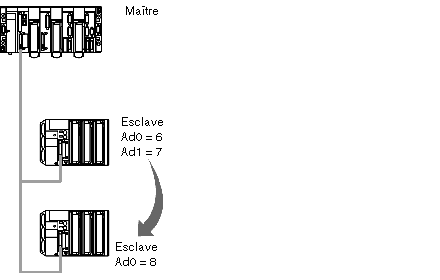

Mise en STOP par l'automate d'adresse Ad1= 7 de l'automate esclave d'adresse (Ad0 = 8) :
Emission
SEND_REQ(ADDR('0.0.1.7'), 16#0025, %MW0:3, %MW40:4, %MW10:1)
Paramètres de la requête :
Paramètres
Description
ADDR(’0.0.1.7’)
  • 0 : rack
  • 0 : module
  • 1 : voie 1
  • 7 : adresse émetteur Ad1
16 #0025
code requête STOP
%MW0 = 16#FE 00
adresse de l’esclave destinataire (Ad0 = 8)
%MW1 = 16#FE 05
%MW2 = 16#00 08
%MW43 = 6
longueur des données à émettre = 3 mots donc 6 octets
