Exemple d’échange d’un esclave vers le système du maître
(Traduction du document original anglais)
A propos de nous
Présentation

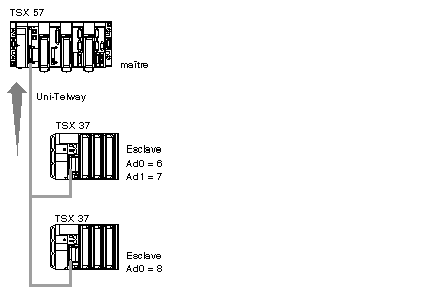

L’esclave émet une fonction de communication vers le système du maître :
Emission
Envoie de la requête identification :
SEND_REQ(ADDR('0.0.1.7'), 15, %MW0:3, %MW40:4,%MW10:30)
Paramètres de la requête :
Paramètres
Description
ADDR(’0.0.1.7’)
  • 0 : rack
  • 0 : module
  • 1 : voie 1
  • 7 : adresse émetteur Ad1
15 ou 16 #0F
requête d’identification
%MW0 = 16#FE 00
accès à la porte système du maître
%MW1 = 16#00 00
%MW2 = 16#00 00
%MW43 = 6
émission de 3 mots (= 6 octets)
Réception
Après l’échange :
Paramètres
Description
%MW40 = 16# 11 00
-
%MW41 = 16# 3F 00
16#3F = compte-rendu >0 (code requête + 16#30)
%MW42 = 16# 00 00
-
%MW43 = 16# 00 14
réception de 14 octets à partir de %MW10
