Echanges Maître vers Esclave
(Traduction du document original anglais)
Présentation

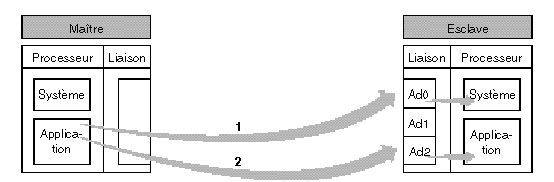

La station maître effectue des échanges vers la station esclave :
Echange vers l’adresse Ad0
L’échange du maître vers Ad0, identifié par le repère 1, permet la communication du programme application maître vers le système de l’esclave (accès aux différents objets, ...).
Les fonctions READ_VAR, WRITE_VAR et SEND_REQ peuvent être utilisées pour communiquer vers Ad0.
L’adresse de la fonction est de type ADDR('r.m.c.x') avec :
Paramètres
Description
r
Numéro du rack
m
Numéro du module
c
Numéro de la voie
x
Adresse Ad0 de l’esclave
Exemple
ADDR('0.0.1.Ad0') pour un esclave connecté sur une carte PCMCIA dans l’automate maître,
Echange vers l’adresse Ad2
L’échange du maître vers Ad2, identifié par le repère 2, permet l’envoi de messages du programme application du maître vers le programme application de l’esclave.
En mode Unitelway maître, seul le type d'opération 2 (send) est autorisé.
Les fonctions SEND_REQ et DATA_EXCH peuvent être utilisées pour communiquer vers Ad2.
L’adresse de la fonction est de type ADDR('r.m.c.x') avec :
Paramètre
Description
r
Numéro du rack
m
Numéro du module
c
Numéro de la voie
x
Adresse Ad2 de l’esclave
Exemple
SEND_REQ(ADDR('0.0.1.Ad2'), 16#FC, %MW..........)
Dans ce cas : utilisation du code requête, 16#FC, données non sollicités.
