Ecran de configuration de la liaison Uni‐Telway
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran, divisé en deux zones, permet de déclarer la voie de communication et de configurer les paramètres nécessaires à une liaison Uni‐Telway.
Illustration

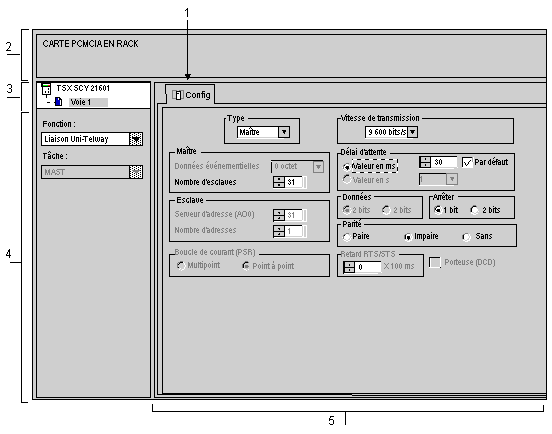

La figure ci-dessous représente l'écran de configuration.
Description
Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.
Adresse
Elément
Fonction
1
Onglets
L'onglet avant indique le mode actuellement utilisé ( Configuration dans cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Configuration ;
  • Mise au point, accessible uniquement en mode connecté ;
  • Validation, accessible uniquement en mode connecté.
2
Zone Module
Rappelle l'intitulé abrégé du module et l'état du module en mode connecté (voyants).
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement, d'afficher les onglets :
    • Description, qui donne les caractéristiques de l'équipement ;
    • Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie ;
    • Défaut, qui donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie ;
  • d'afficher le Symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4
Zone Paramètres généraux
Permet de choisir les paramètres généraux associés à la voie :
  • Fonction : selon la voie, les fonctions disponibles sont Modbus, Mode caractère et Uni‐Telway. Par défaut, aucune fonction n'est configurée.
  • Tâche : définit la tâche MAST dans laquelle seront échangés les objets à échange implicite de la voie.
5
Zone Configuration
Permet de configurer les paramètres de configuration de la voie. Certaines sélections peuvent être verrouillées. Elles apparaissent alors grisées.
Elle est divisée en deux types d'informations :
  • paramètres d'application ;
  • paramètres de transmission.
