Mise au point d'une communication en Mode caractère

Présentation

Cette page présente les fonctions de communication disponibles en mode caractères et propose un exemple de communication entre deux stations (Micro et Premium).

Fonctions disponibles

Trois fonctions de communication spécifiques sont définies pour émettre et recevoir des données via une voie de communication en mode caractères :

PRINT_CHAR : émission d'une chaîne de caractères. EcoStruxure™ Control Expert, Communication, Bibliothèque de blocs.
INPUT_CHAR : requête de lecture d'une chaîne de caractères. EcoStruxure™ Control Expert, Communication, Bibliothèque de blocs.
OUT_IN_CHAR : émission d'une chaîne de caractères suivie d'une requête de lecture. EcoStruxure™ Control Expert, Communication, Bibliothèque de blocs.

NOTE : L'utilisation de ces fonctions doit respecter la configuration.

Exemple

Une station à l'adresse {20.1} sur un réseau Fipway souhaite émettre une chaîne de caractères vers un terminal vidéo et en recevoir une de ce dernier. Le terminal est connecté à la liaison intégrée du module TSX SCY 21601 d'une station à l'adresse {20.3}.

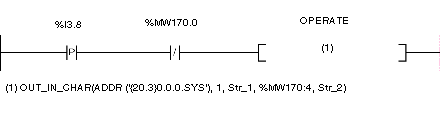

Programmation de la fonction de communication :

Le tableau ci-dessous décrit les différents paramètres de cette fonction :

Paramètre	Description
ADDR (’{20.3}0.0.0.SYS’)	Adresse de l'équipement destinataire du message
1	Emission, réception
Str_2	Contenu du message reçu. Variable de type STRING
%MW170:4	Compte rendu d'échange, longueur de la chaîne émise, suivie de la longueur de la chaîne reçue
Str_1	Contenu du message à émettre. Variable de type STRING

NOTE : Avant chaque lancement de la fonction, vous devez indiquer, dans le paramètre Longueur, le nombre de caractères à émettre (en octets). Dans notre exemple, %MW173 = 10. A la fin de l'échange, ce nombre sera remplacé par le nombre de caractères reçus (en octets). La valeur 0 vous permet d'émettre l'intégralité de la chaîne de caractères.
