Ecran de configuration du Mode caractère

Présentation

Cet écran permet de déclarer la voie de communication et de configurer les paramètres nécessaires à une liaison Mode caractères.

Illustration

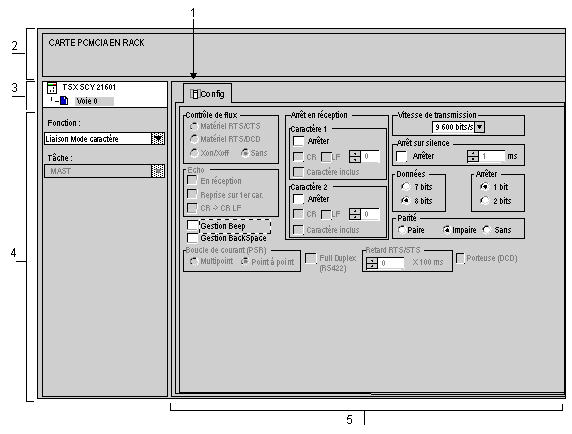

La figure ci-dessous représente l'écran de configuration.

Description

Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.

Adresse	Elément	Fonction
1	Onglets	L'onglet avant indique le mode actuellement utilisé ( Configuration dans cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont : Configuration ; Mise au point, accessible uniquement en mode connecté ; Diagnostic, accessible uniquement en mode connecté.
2	Zone Module	Rappelle l'intitulé abrégé du module et l'état du module en mode connecté (voyants).
3	Champ Voie	Permet : en cliquant sur la référence de l'équipement, d'afficher les onglets : Description, qui donne les caractéristiques de l'équipement, Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie, Défaut, qui donne accès aux défauts de l'équipement (en mode connecté). de choisir la voie ; d'afficher le Symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4	Zone Paramètres généraux	Permet de choisir les paramètres généraux associés à la voie : Fonction : selon la voie, les fonctions disponibles sont Modbus, Mode caractères et Uni‐Telway. Par défaut, aucune fonction n'est configurée. Tâche : définit la tâche MAST dans laquelle seront échangés les objets à échange implicite de la voie.
5	Zone Configuration	Permet de configurer les paramètres de configuration de la voie. Certaines sélections peuvent être verrouillées. Elles apparaissent alors grisées. Elle est divisée en quatre types d'informations : paramètres d'application ; paramètres concernant la détection de fin de message ; paramètres de contrôle de flux ; paramètres supplémentaires.
