Echanges Esclave vers Esclave
(Traduction du document original anglais)
A propos de nous
Présentation

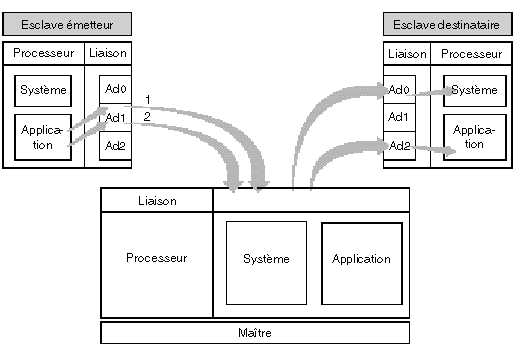

La station esclave effectue des échanges vers une station esclave:
Echange de Ad1 vers Ad0
L’échange de l’esclave Ad1 vers l’esclave Ad0, identifié par le repère 1, permet la communication du programme application de l’esclave émetteur vers le système de l’esclave destinataire (accès aux différents objets, ...).
NOTE : Dans tous les cas, les requêtes transitent d’une manière totalement transparente par le maître.
Echange vers l’application
L’échange de l’esclave Ad1 vers l’esclave Ad2, identifié par le repère 2, permet l’envoi de messages du programme application de l’esclave émetteur vers le programme application de l’esclave destinataire.
Fonction de communication
L'utilisation de la fonction SEND_REQ par un esclave nécessite de placer au début du buffer d'émission un tableau de 6 octets correspondant à l'adresse du destinataire.
Les six premiers octets du buffer d’émission sont codés ainsi:
Octet 1 (poids fort)
Octet 0 (poids faible)
Mot 1
16#FE
16#00
Mot 2
16#FE
16#05
Mot 3
16#00
numéro de l’esclave destinataire (Ad0 ou Ad2)
