Exemples d'utilisation des commandes Start d'IBS et Acquittement défaut IBS
(Traduction du document original anglais)
A propos de nous
Start IBS
La figure suivante fournit un exemple de commande Start d'IBS.
NOTE : Dans cet exemple, on suppose qu'au moins 242 mots d'échange ont été configurés.
Le tableau suivant décrit le codage des données de la fonction.
Paramètres
Variables
Valeurs
Adresse
-
ADDR(’0.4.0.SYS’)
Code requête
-
16#0083
Données à émettre
%KW0:7
16#1807
16#0500
16#0000
16#FF00
4 (décimal)
16#0701
16#0000
Compte rendu
%MW0:4
-
Zone de réception
%MW5:4
-
NOTE : La requête pour démarrer le bus est conditionnée par %IW0.4.0.130.4 et le bit 5 (pas de défaut de détection de fonctionnement et pas d'échange cyclique).
Acquittement IBS

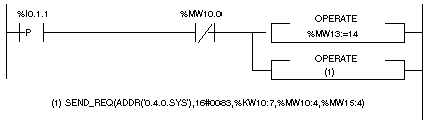

La figure suivante fournit un exemple de commande d'acquittement de défaut d'IBS.
Le tableau suivant décrit le codage des données de la fonction.
Paramètres
Variables
Valeurs
Adresse
-
ADDR(’0.4.0.SYS’)
Code requête
-
16#0083
Données à émettre
%KW10:7
16#1807
16#0500
16#0000
16#FF00
4 (décimal)
16#0760
16#0000
Compte rendu
%MW10:4
-
Zone de réception
%MW15:4
-
