Requête PMS : READ

Présentation

Cette requête permet de lire des variables sur un équipement connecté au bus INTERBUS.

Cette requête est exécutée à l'aide de la fonction de communication READ_VAR.

Syntaxe

La syntaxe de la fonction de communication se présente sous la forme suivante :

READ_VAR(ADDR('r.m.0.pcp'),'PMS', index, subindex, %MWk:4, %MWi:L)

Le tableau suivant décrit les différents paramètres de la fonction :

Paramètre	Description
ADDR('r.m.0.pcp')	Adresse de l'entité destinataire de l'échange : r.m: rack, module, 0 : voie (toujours 0), pcp : numéro de la voie pcp.
'PMS'	Type d'objet PMS (PMS en majuscules).
index	Mot double ou valeur identifiant l'objet auquel accéder.
subindex	Mot ou valeur précisant l'objet auquel accéder.
%MWk:4	Paramètres de gestion des échanges : quatre mots identifiant l'adresse des données Control Expert utilisées pour contrôler la fonction READ_VAR.
%MWi:L	Table de mots contenant la valeur des objets lus (longueur minimum = 1).

Paramètres de gestion

Le tableau suivant détaille les mots %MWk:4.

Numéro du mot	Octet de poids fort	Octet de poids faible	Données gérées par
%MWk	Numéro de l'échange	Bit d'activité	système
%MWk+1	Rapport d'opération	Rapport de communication	système
%MWk+2	Timeout: valeur conforme à la largeur de bande des messages INTERBUS		vous
%MWk+3	Longueur : nombre d'octets de la réponse stockée dans le paramètre tampon (initialisation non obligatoire pour activer la fonction)		vous

Pour plus d'informations sur %MWk+1, consultez la section Rapports de communication et d'opération.

Exemple d'utilisation

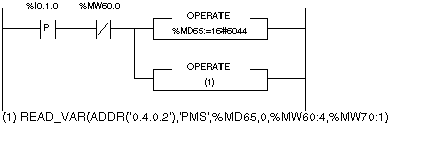

L'exemple illustre la lecture de la vitesse de sortie d'un Altivar 66.

NOTE : Il n'est pas nécessaire d'initialiser le paramètre de longueur avant le lancement de la fonction.
